一份小型多层砖瓦屋面式商业办公楼房建筑施工CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 外立面材料：墙砖
• 幕墙面板材料：石材幕墙
• 建筑设计结构形式：砌体结构
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计格式：CAD2000
• 参考图纸：11张
• 设计年代：近代
• 建筑设计面积：847平方米
• 建筑高度：10.25m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

附件设计说明：该建筑的总建筑面积为847平方米，建筑层数为三层。建筑总高10.250米。建筑的建筑设计结构形式：砌体结构，该项目耐火等级为二级,建设项目设计规模：小型。该项目设计使用年限为50年，抗震设防烈度6度。
该资料包含：平面图、剖面图、立面图、详图、设计说明。

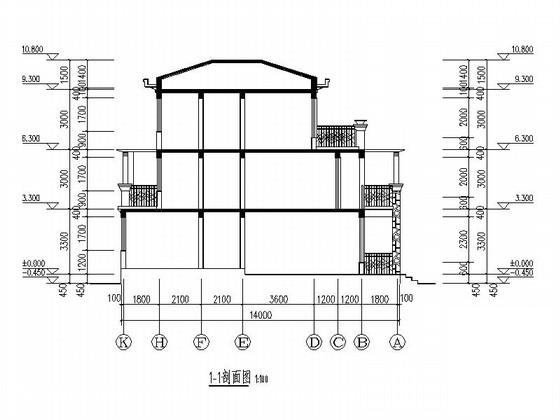

小型多层砖瓦屋面式商业办公楼房建筑剖面图

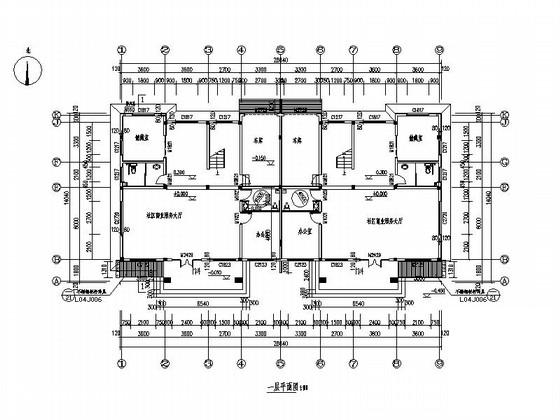

小型多层砖瓦屋面式商业办公楼房建筑首层平面图

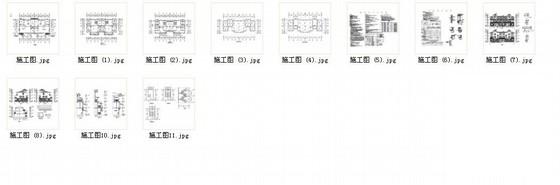

小型多层砖瓦屋面式商业办公楼房建筑缩略图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
