一份4层办公楼电气CAD施工图纸（人防）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2040.36平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：江苏
• 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
• 弱电设计：通信系统,有线电视和卫星接收系统,其它

附件详情

• 资料目录 电气设计消防专篇
• 电气施工设计说明
• 图例及主要设备材料表
• 电气设计节能专篇
• 建筑物总等电位及局部等电位联结示意图
• 低压配电系统图（一）
• 低压配电系统图（二）
• 一层照明、应急 照明平面图
• 二层照明、应急照明平面图
• 三层照明、应急照明平面图
• 四层照明、应急照明平面图
• 机房层照明、应急照明平面图

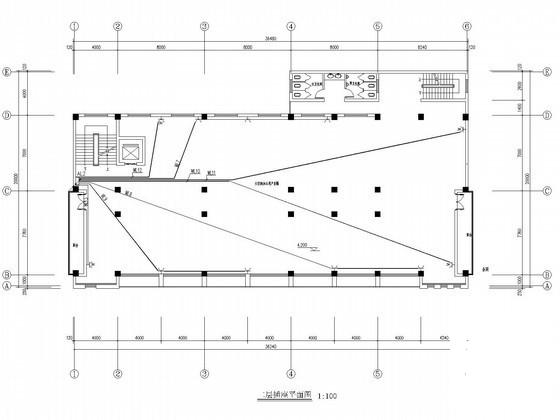

• 一层插座平面图
• 二层插座平面图
• 三层插座平面图
• 四层插座平面图
• 机房层插座平面图
• 一层 弱电平面图
• 二层弱电平面图
• 三层弱电平面图
• 四层弱电平面图
• 屋顶 防雷平面图
• 接地装置平面图

附件详情

该项目位于江苏办公楼。总建筑面积2040.36m2 , 地上四层。建筑主体高度15.3m.结构类型为框架结构。该资料包括低压配电系统；照明系统；防雷保护、安全措施及接地系统；有线电视系统；电话系统；通信网络系统。，图纸共21张。

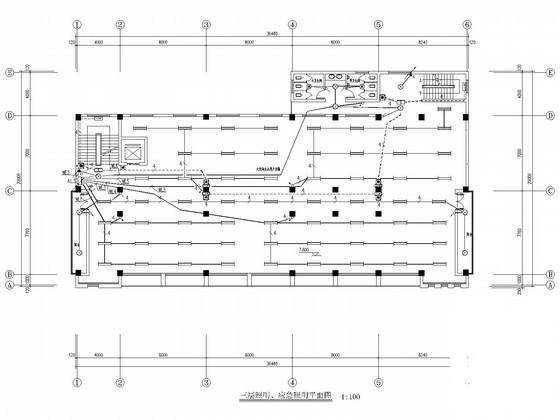

三层照明、应急照明平面图

四层弱电平面图

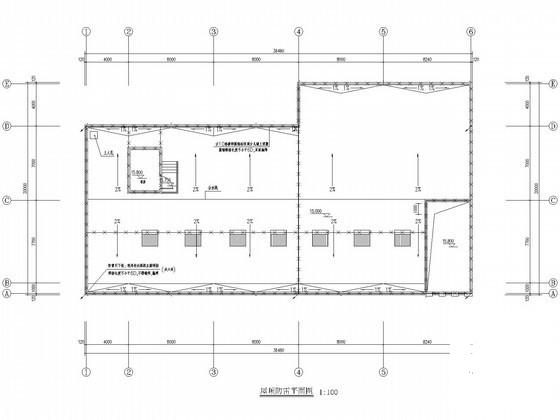

屋顶防雷平面图
