建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：205845.67平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
参考图纸：39张
-
地下室用途：人防
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：江苏
-
强电设计：
供配电系统
,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：
火灾自动报警系统
,通信系统,有线电视和卫星接收系统,信息网络系统,其它
附件详情
-
电气设计说明
-
六号变电所高压系统
-
五号变电所高压系统
-

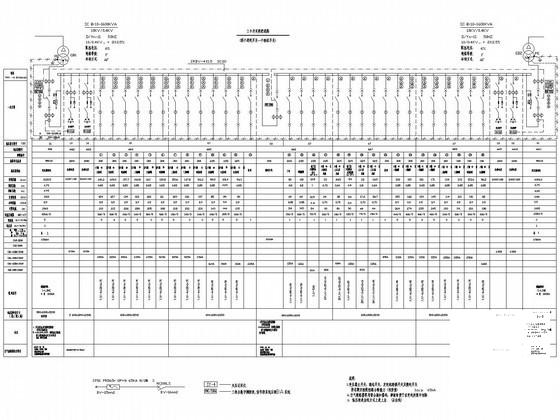

高低压及发电机关联图
-
变压器低压系统系统图
-
发电机供电系统
-
楼顶空调机房系统
-
水泵房及地下室动力房系统
-
五六期扶梯及观光梯系统
-
地下
照明系统
-
六期地下动力系统
-
五期地下动力系统
-
六期地上配电系统
-
五期地上配电系统
-
六期楼顶空调柜机系统
-
五期楼顶空调柜机系统
-
屋顶防雷接地平面图
-
基础接地平面图
-
消防报警系统图
-
监控原理图
-
有线电视系统图
-
保安监控系统图
-
车库管理系统框图
-
综合布线系统图
-
……
附件详情
该项目主要为纺织服装城的五六期工程，地上共五层，高度:24m建筑设计面积：六期地上 89266.63m2,五期地上69334.45m2五六期地下39237.16m2总建筑面积:205845.67m2 地上全为商铺，六期设三十部扶梯，八部人货两用电梯，五期设三十二部扶梯，八部人货两 用电梯及八部观光梯，地下室设有弱电设备间，消防,安防,楼宇设备控制中心, 水泵房，及两个变配电室（五号六号），内设干式变压器，高压真空开关柜低压柜，直流充电柜，控制柜，应急用柴油发电机房及车库。 设计范围:设计范围包括变配电系统,照明系统,动力配电系统,消防设备配电系统，建筑物防雷与安全接地系统及区域内公用照明系统。图纸共39张。

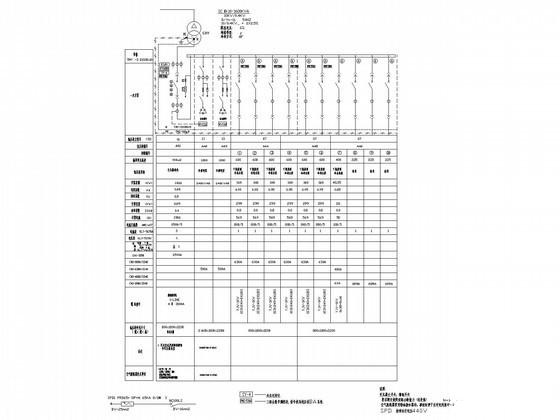

GB9变压器低压系统

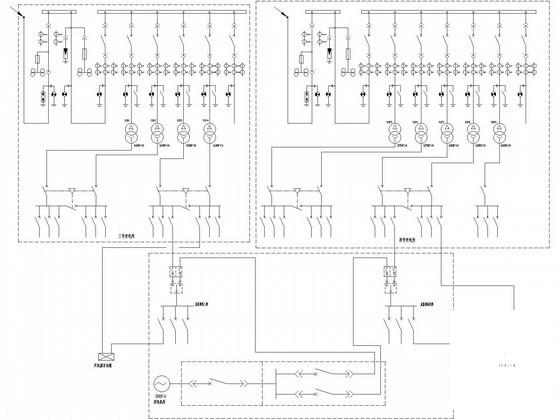

高低压及发电机关联图

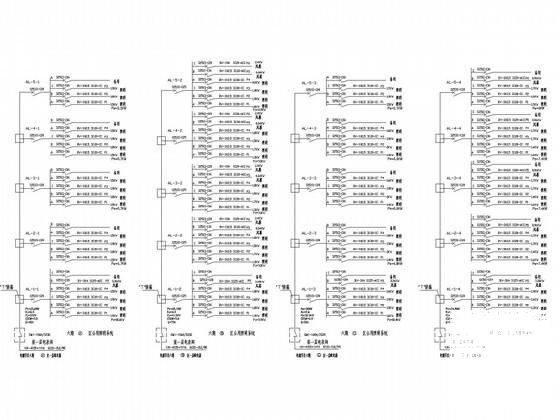

六期地上配电系统
