一份22层科研楼电气CAD施工图纸（人防设计）

ghjkkkff · 发表于 2020-2-17 15:11:48

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：科研,其他
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：78张
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：一级,二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,通信系统,广播系统,其它

附件详情

1、电气设计说明
2、高压10KV一次接线系统图
3、照明配电系统图一
4、BP1低压配电系统图
5、动力配电系统图
6、综合布线系统图
7、火灾报警及联动系统图
8、公共广播系统图
9、战时通信系统图
10、接地平面图
11、计量柜二次原理图
12、PT柜二次原理图
13、动力平面图
14、消防平面图
15、变电所平面布置图

附件详情

该附件是[安徽]大型科研楼全套电气施工图纸（包含人防设计）,共78张。
项目概要：地上二十二层，地下一层，为设备房和车库。，人防建筑面积1465平方米，平时为小型汽车库，设计停放32辆车,战时为甲类核6级人防汽车库。
设计范围：1）10/0.4kV供配电系统；2）电力配电系统；3）照明系统；4）消防报警联动系统；5）综合布线及公共广播系统；6）建筑物防雷、接地系统及安全措施。
......
，共78张。

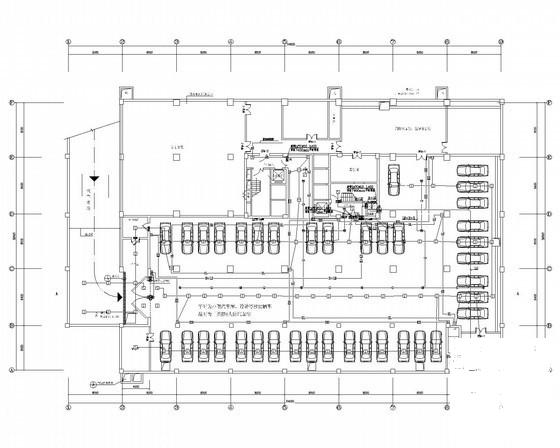

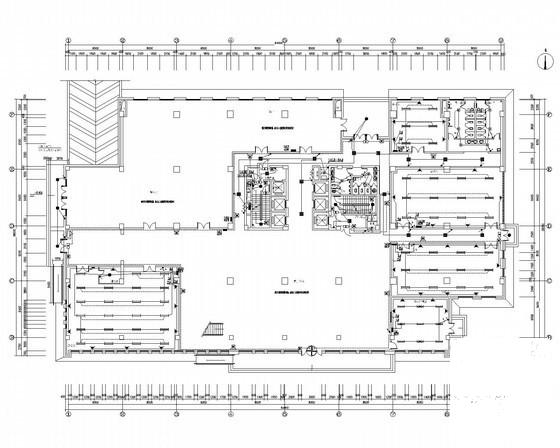

人防地下室消防平面图

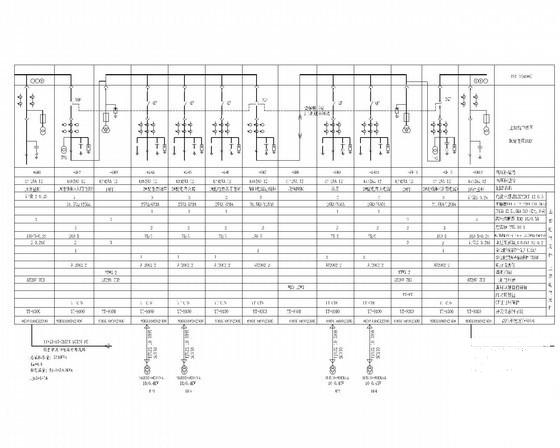

高压10KV一次接线系统图

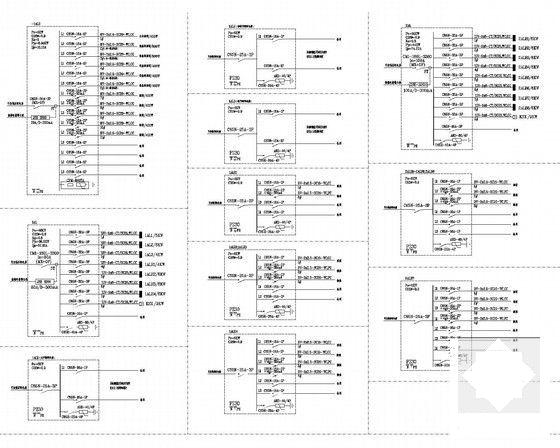

照明配电系统图一

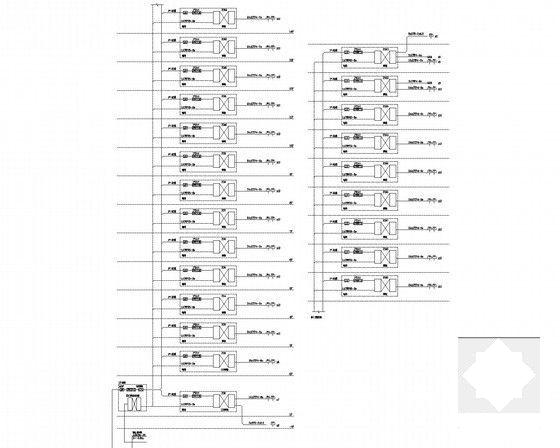

综合布线系统图

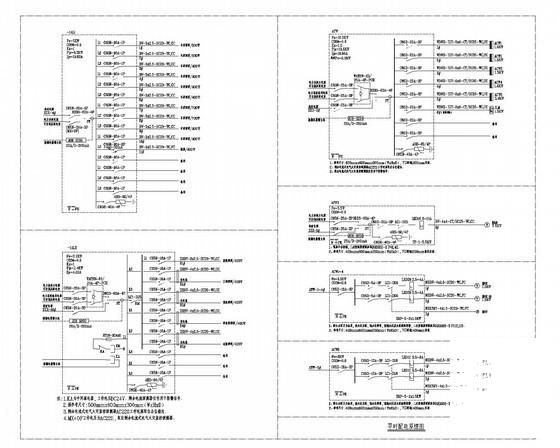

平时配电系统图
