一份17层大型传媒中心电气CAD施工图纸（人防设计）

dfgaacc · 发表于 2020-2-19 14:28:45

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,娱乐
建筑设计面积：37669.2平方米
建筑地上层数：17层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：114张
地下室用途：车库,设备用房
负荷等级：一级
防雷等级：第二类
有线广播：火灾应急
接地方式：TN-S
项目所在地：黑龙江
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

1、电气设计说明
2、高压配电系统图
3、低压配电系统图
4、配电箱系统图
5、UPS电源供电系统图
6、电气火灾监控系统图
7、综合布线系统图
8、有线电视系统图
9、安保监控系统图
10、火灾自动报警系统图
11、电力平面图
12、照明平面图
13、弱电平面图
14、消防平面图
15、屋顶防雷平面图
16、基础接地平面图

附件详情

该附件是[黑龙江]大型传媒中心全套电气施工图纸，总共张。
该项目由主楼和演播剧场两部分组成。总建筑面积37669.2平方米。主楼地上17层；地下两层,建筑高度76.35米。地下二层为设备用房；地下一层与剧场地下一层相连为车库和附属用房。地面以上为广播电视技术用房、办公用房和演播剧场。建筑物耐火等级为一级。
该项目为一类高层建筑，演播剧场按乙级剧场设计，地下车库平时为机械停车库，战时为二级人员掩蔽所。
该项目设计包括以下电气系统:1）10/0.4kv变电所；2）电力配电系统；3）照明系统；4）建筑物防雷、接地系统及安全措施；
该项目弱电设计内容有：有线电视系统;综合布线系统;保安监控系统.

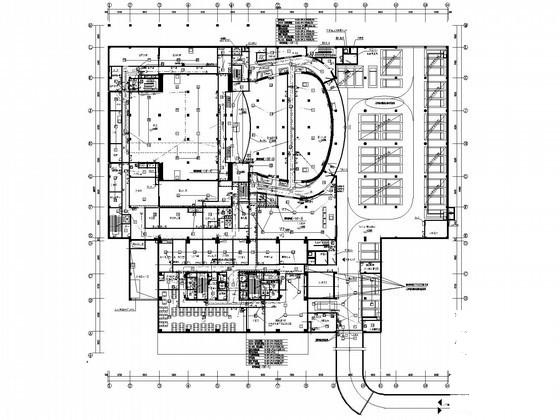

地下一层消防平面图

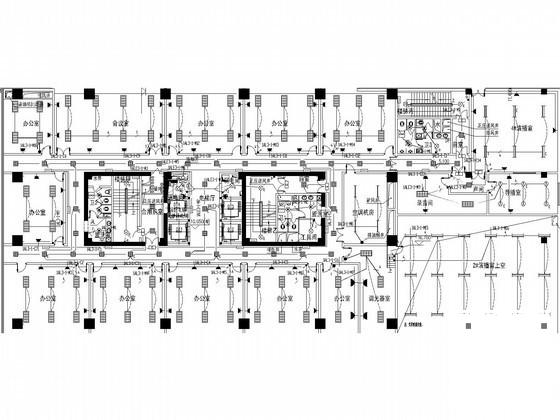

九层、十层电力平面图

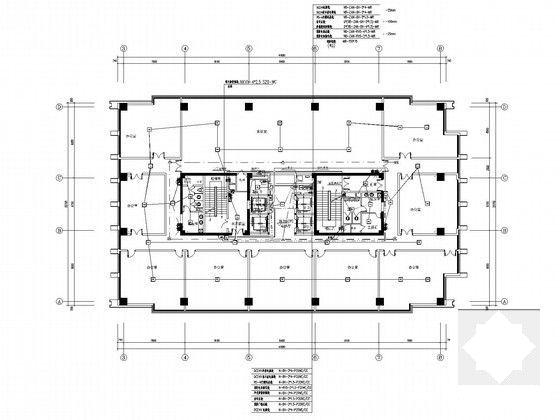

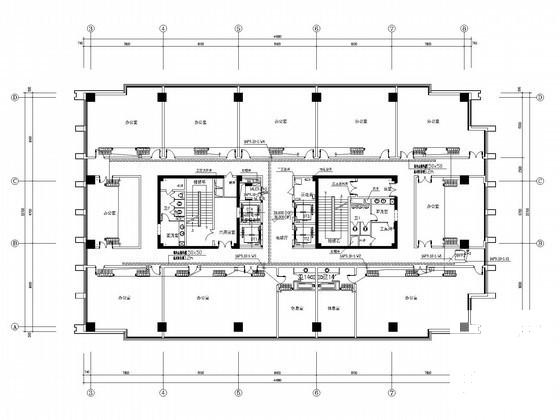

七层消防平面图

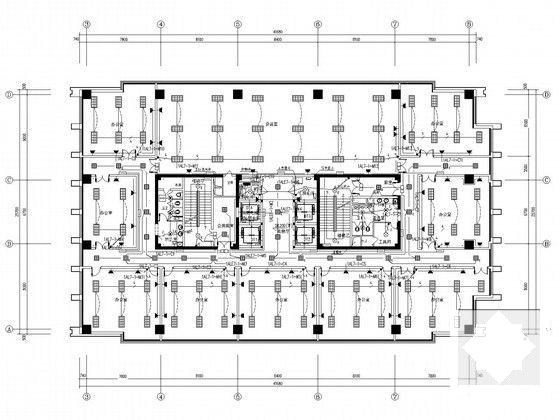

五层照明图

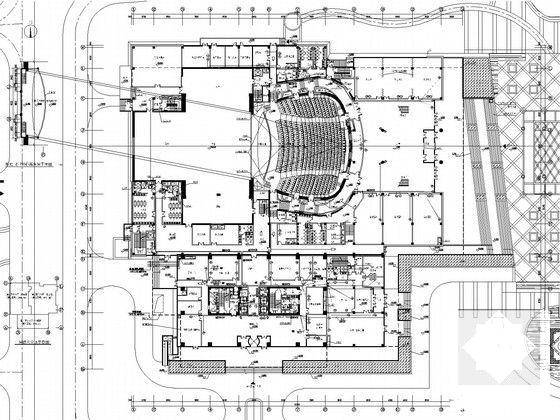

一层弱电平面图

战时人防照明平面图

火灾自动报警系统图
