一份多层住宅楼电气CAD施工图纸(人防)

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-2-19 10:48:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:8065.62平方米
  • 参考图纸:12张
  • 地下室用途:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:辽宁
  • 强电设计: 供配电系统
  • 弱电设计:有线电视和卫星接收系统

附件详情

  • 1、电气设计说明
  • 2、消火栓启动泵按钮系统图
  • 3、有线电视系统图
  • 4、电话网络系统图
  • 5、接地及干线平面图
  • 6、一层网点弱电及消防平面图
  • 7、一层仓房及网点电照平面图
  • 8、一、二层住宅、网点弱电及消防平面图
  • 9、一、二层住宅及二层网点电照平面图
  • 10、三层 弱电平面图
  • 11、三层电照平面图
  • 12、四层弱电平面图
  • 13、五层弱电平面图
  • 14、四层电照平面图
  • 15、五层电照平面图
  • 16、屋顶 防雷平面图

附件详情

该附件是建筑高度为16.75米,建筑面积为8065.62平方米的多层住宅楼。
设计范围:该项目电源分界点为电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由该资料提供。有线电视系统、电信分界点为电视前端箱及电信总配线架。该项目设计包括红线内的一下电气系统:220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视。

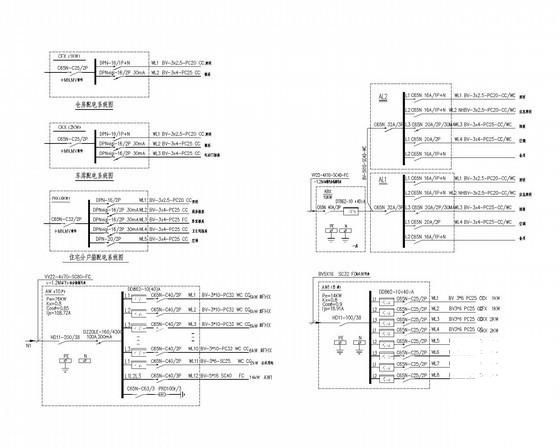

配电系统图

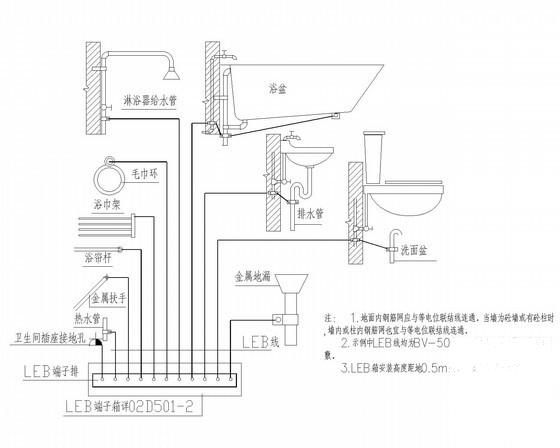

卫生间局部等电位联结示例

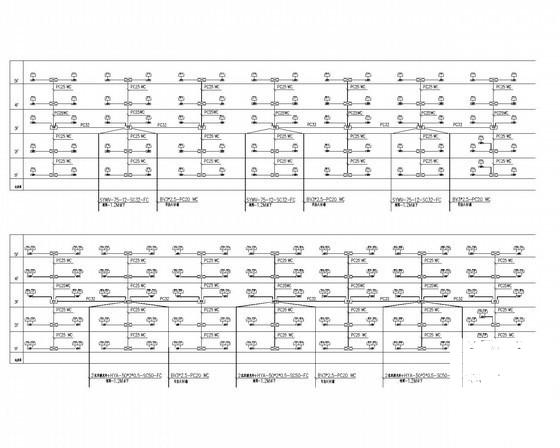

有线电视系统图

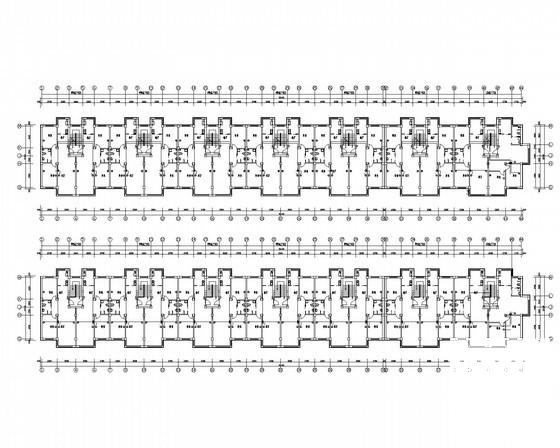

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 10:48:38上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecs0de1ccc0f0scfs.rar

2.86 MB

下载  售价: 100 积分    赚积分
