多层住宅楼电气CAD施工图纸(等电位做法)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：9张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

1.负荷等级：该项目属多层建筑物，供电等级均属三级，工程供电电源电压为380/220V，电源引自小区配电房。
2.该项目采用TN-C-S的接地系统，电源进户零线在总配电箱内重复接地。大楼进行总等电位联结，卫生间做局部等电位联结，等电位做法详见标准图集 《02D501-2》。

2

3

4

第 1 张图

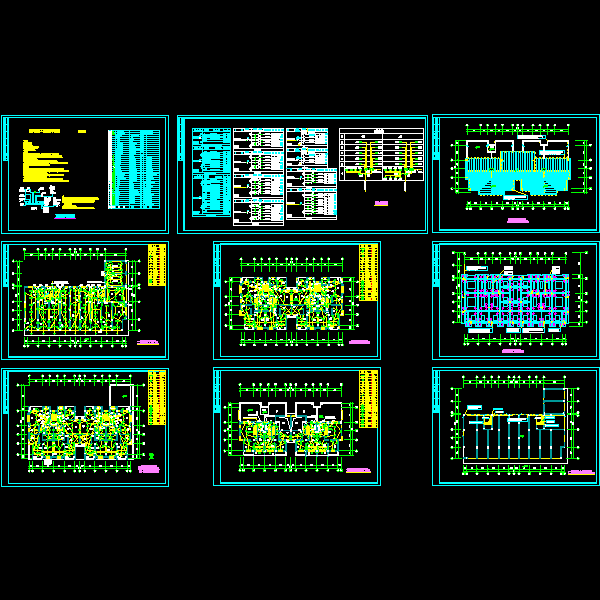

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
