[CAD]海边车库水电房电气设计(局部等电位).dwg

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某海边车库水电房电气设计 　　 　　1.总等电位盘设在下二层强电竖井内. 　　2.总等电位盘固定在接地钢板上,除用螺栓固定外还应用铜条氧焊与接地钢板再次连接. 　　3.局部等电位盘,做法同总等电位盘. 　　4.将就近的接地引下线镀锌扁钢-40X4与接地扁钢可靠焊接,接地钢板的规格是:200x200x6(厚),距地面0.5m暗装. 　　5.卫生间内作局部等电位联接:a.沿卫生间四周墙面在距地0.3m处暗敷一圈镀锌扁钢-25X4(LEB母排).b.将给水管,金属排水管,金属地漏,金属扶手等金属物用镀锌扁钢-25X4与LEB母排可靠连接.c.从用户配电箱引一根BV-500 1X6导线穿PC20管暗敷与LEB母排可靠连接.

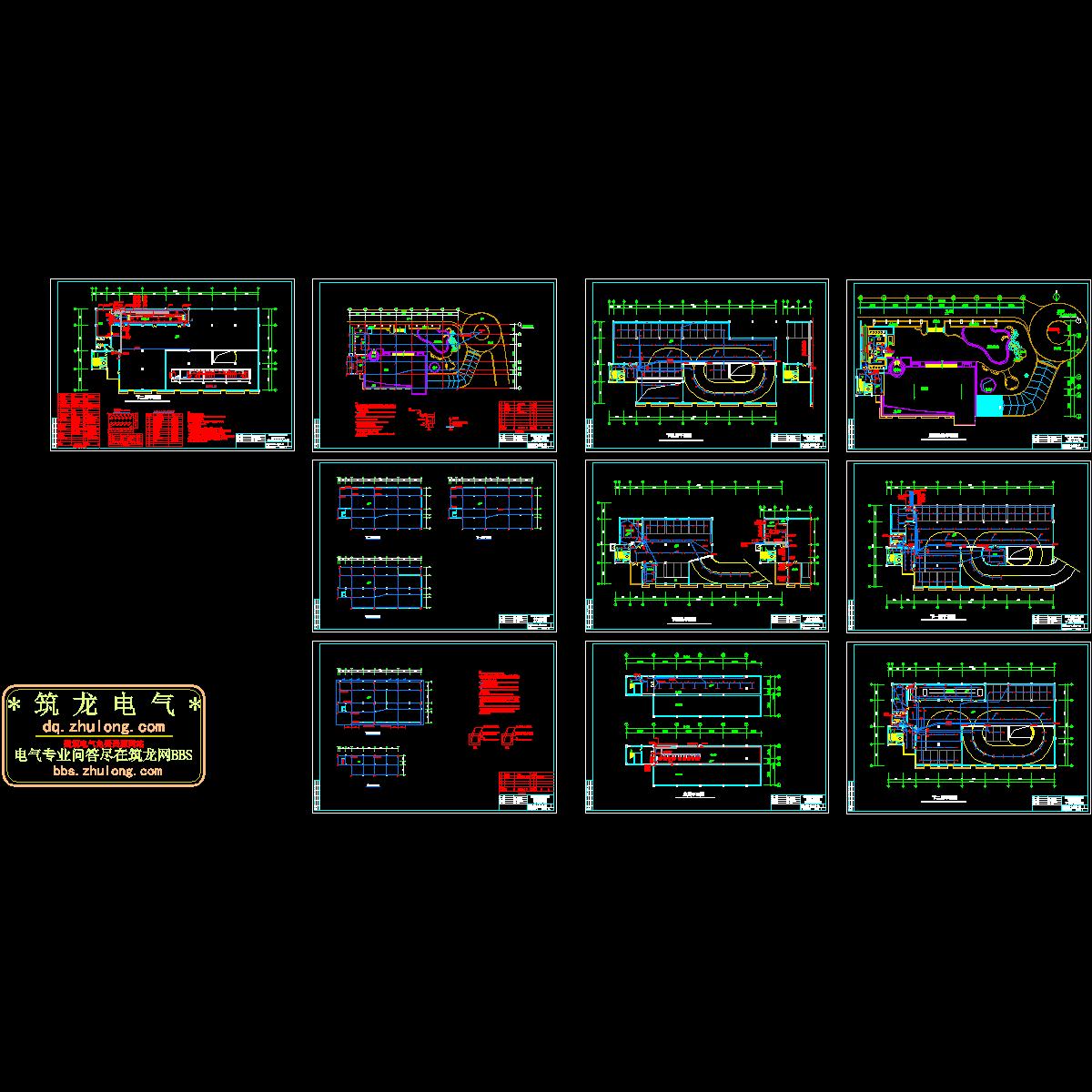

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
