电气市政园林车库施工CAD图纸

  • 设计年代:近代
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,建筑物防雷,接地安全
该附件为电气市政园林车库施工图
一.设计依据:
1.工程名称:池北区环卫处市政园林车库。
2.建筑概况:一层车库。
3.相关专业提供的工程设计资料;
4.中华人民共和国现行主要标准及法规:
《民用建筑 电气设计规范 》JGJ16-近代; 《 火灾自动报警系统 设计规范》GB 50116-近代;《汽车库、修车库、停车场设计防火规范》GB50067-97;《民用 建筑设计防火 统一技术措施》 DB22/T1888-近代; 有关国家及地方的现行规程、规范及标准。
二.设计范围
1)220/380V配电系统;2)建筑物接地系统及安全措施
2)弱电预留管系统;4)消火栓报警联动预留管系统

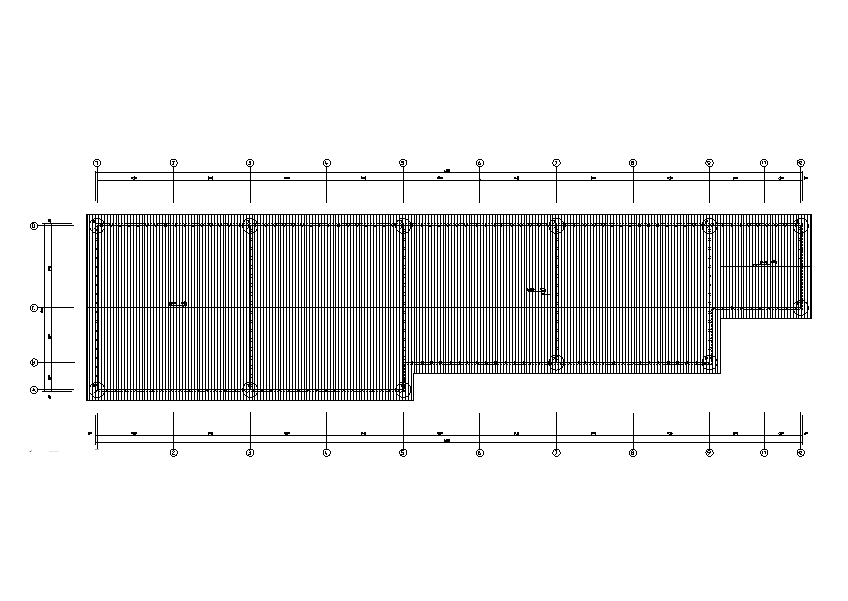

屋顶防雷平面图

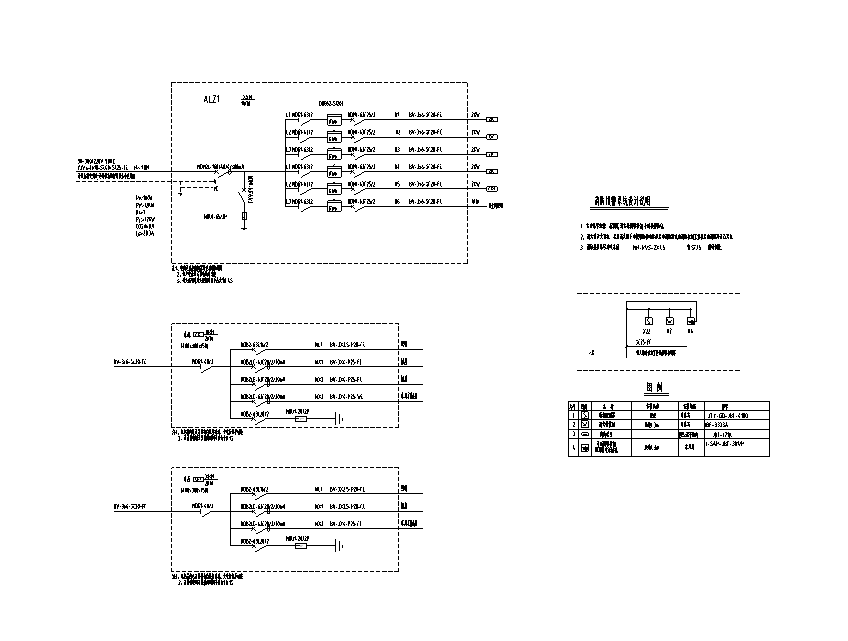

系统接线图

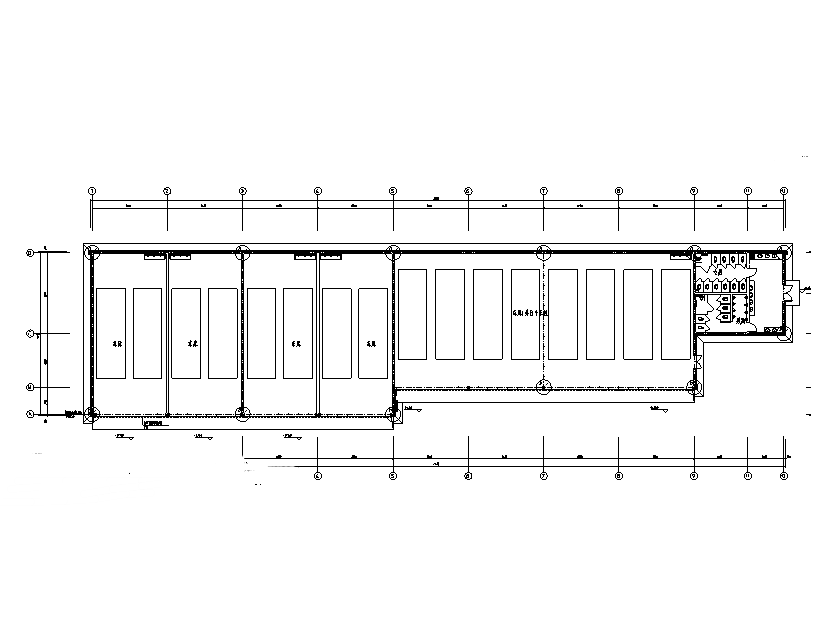

一层接地平面图

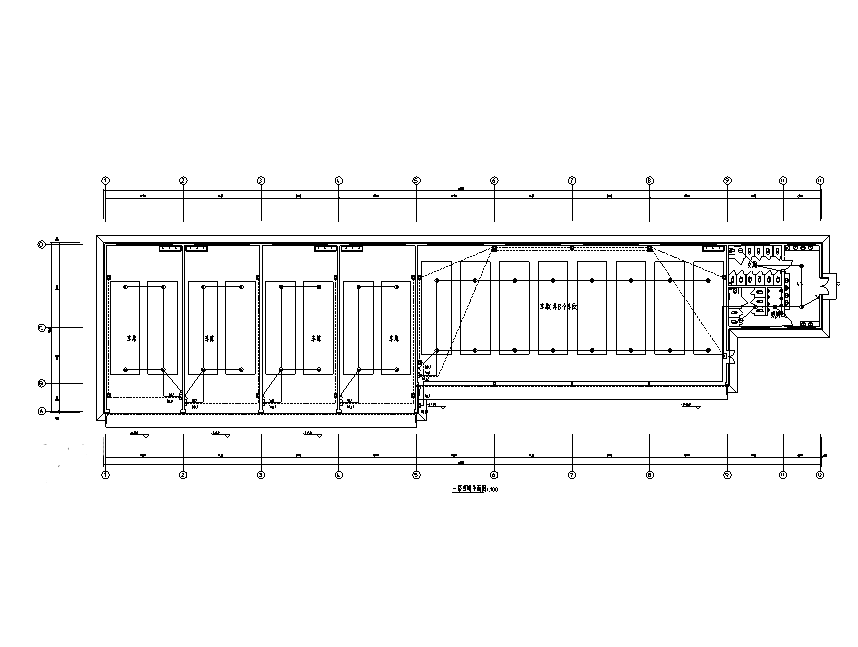

一层照明平面图
