一份度假住宅区地下车库电气CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑设计面积：9950平方米
• 参考图纸：14张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、 电气设计 说明
• 二、水泵控制原理图
• 三、配电系统图
• 四、电气消防报警系统图
• 五、电气平面图
• 六、 防雷接地 平面图

附件详情

本稿件是度假住宅区地下车库电气图纸，工程建筑为钢筋混凝土框剪结构，地下一层，地上为6座塔楼，层高为4.2m，总建筑面积9950平方米。
电气设计包含配电设计、 照明系统 、插座布置、电气消防设计、电机控制、防雷接地设计等。

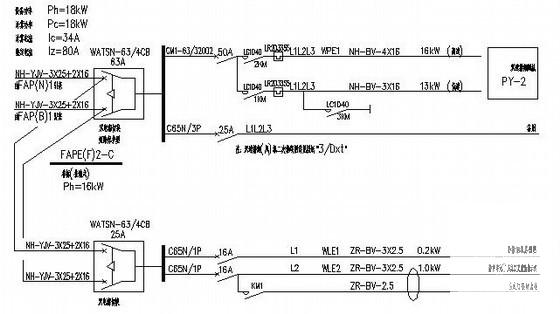

第 1 张图

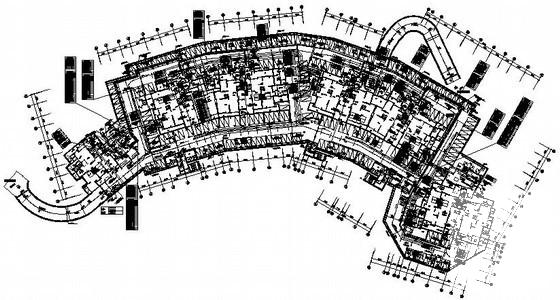

第 2 张图

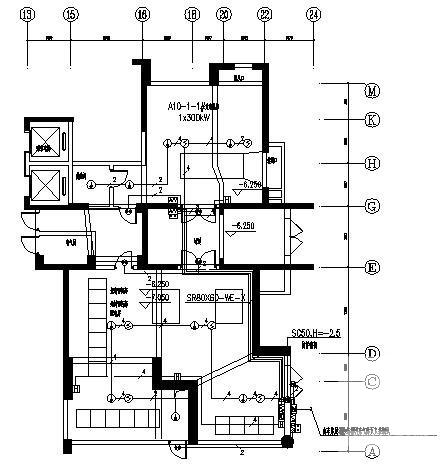

第 3 张图

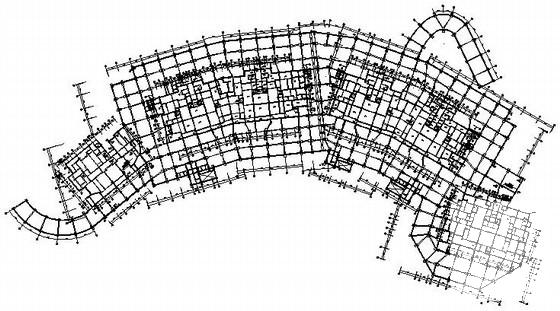

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
