一份20层办公楼电气CAD施工图纸（办公楼及科研楼）

mmyaowolai · 发表于 2020-2-17 15:11:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公, 科研
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：81750平方米
建筑地上层数：20层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：66张
设计年代：近代
地下室用途：车库, 设备用房
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线广播：火灾应急
接地方式：TN-S
项目所在地：四川
强电设计：供配电系统 , 低压配电, 电气照明, 建筑物防雷, 接地安全, 电气控制, 其它
弱电设计：火灾自动报警系统 , 入侵报警系统, 视频监控系统, 停车场管理系统, 综合布线系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 其它

附件详情

1、电气设计说明
2、高压配电系统图
3、低压配电系统图
4、竖向供电系统图
5、高低压变配电系统智能化系统图
6、防火剩余电流动作报警系统图
7、电气照明智能化控制系统
8、建筑设备自动化(BAS)系统图
9、照明配电箱系统图
10、电力配电箱系统图
11、电缆电视系统图
12、结构化布线系统图
13、计算机网络拓扑图
14、停车场管理系统图
15、视频监控及入侵报警系统图
16、火灾自动报警及消防联动控制(含紧急广播)系统图
17、电气平面图
18、防雷接地平面图
19、火灾报警及消防联动控制平面图

附件详情

该附件是[成都]大型办公楼全套电气施工图纸（含办公楼及科研楼），总共66张。
该项目位于四川省成都市，由主楼地上二十层和辅楼地上三层及地下一层组成。主楼建筑高度为84.85米，辅楼建筑高度为13.90米。总建筑面积约81750平方米，其中地下一层约12000平方米，属于一类高层建筑。使用功能地下一层为车库及设备用房，主楼一层到二十层及辅楼一到三层均为非生产性科研用房。钢筋混凝土框架剪力墙结构，全中央空调。
设计范围：包括变配电、应急电源、电力、照明、控制、高低压变配电智能化管理系统、电气照明智能化控制系统、建筑设备自动化管理系统、防火剩余电流动作报警系统；结构化布线系统、计算机网络系统、有线电视系统、视频监控及入侵报警系统、停车场管理系统、火灾自动报警及消防联动控制系统和防雷、接地系统等。

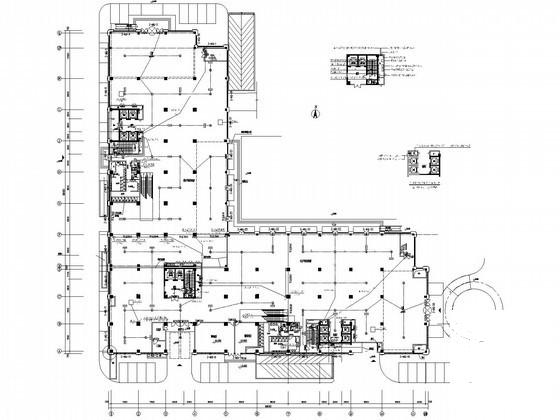

主楼一层电气平面图

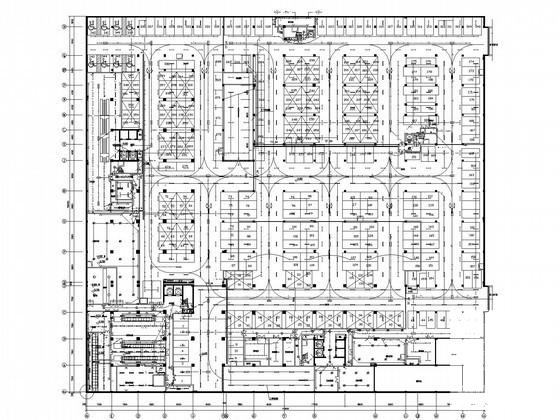

地下室火灾报警及消防联动控制平面图

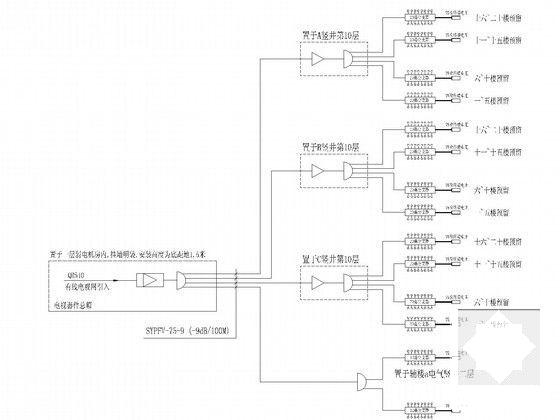

电缆电视系统图

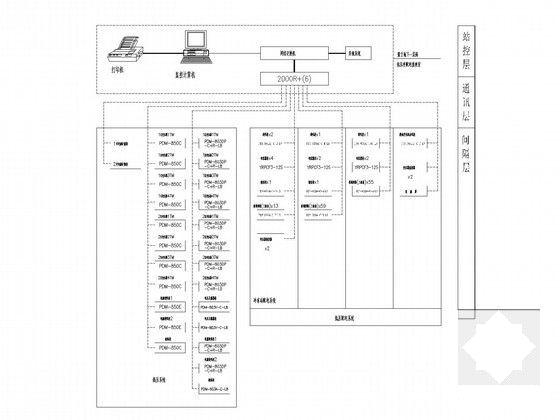

高低压变配电系统智能化系统图

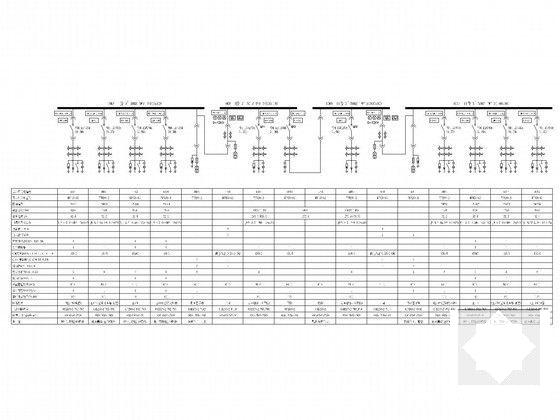

高压配电系统图

结构化布线系统图

竖向供电系统图(一)

照明配电箱系统图(一)

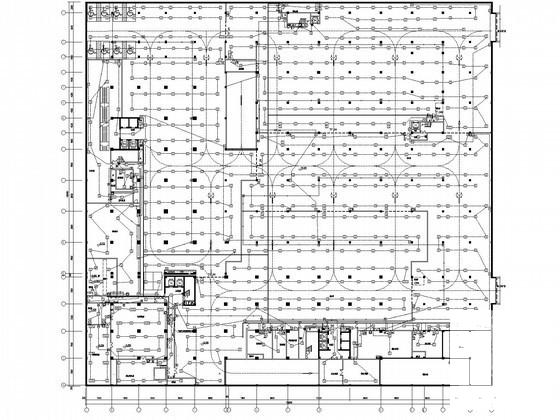

辅楼二层火灾报警及消防联动控制（含紧急广播）平面图
