影院给排水施工大样图cad平面图
-
建筑类别：商业
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
生活供水设计：生活给水系统
-
排水设计：污水系统
-
消防设计：气体灭火系统,湿式灭火系统
-
项目所在地：四川
该附件为四川影院
给排水施工图
一、工程概述
(
1
)建筑概况:
本项目位于重庆。
该项目为其观众层、放映夹层的电影院设计,项目内容主要由观众层的影厅,以及配套用办公,公共卫生间,小卖部等;放
映层的放映机夹层及设备间组成。
二、设计范围:
本次装饰涉及生活给水系统、生活污水系统、消火栓系统、湿式自动喷灭火系统、大空间智能灭火、气体灭火、灭火器等,
主系统形式不变,只根据装修设计进行局部修改。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

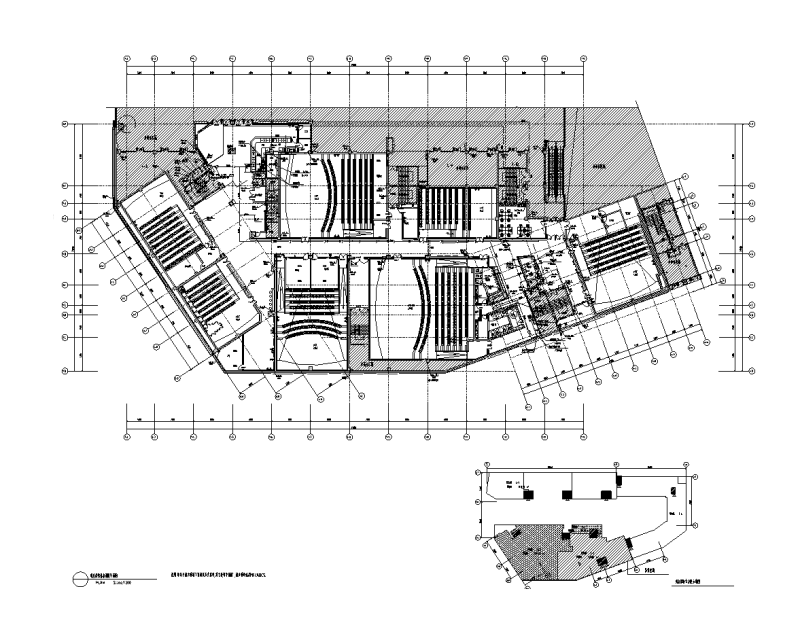

观众层给排水消防平面图 -

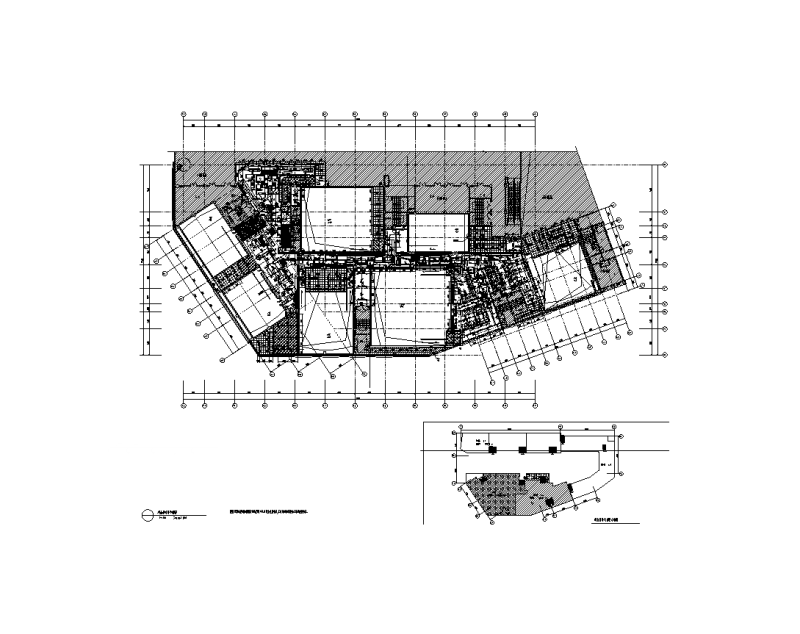

观众层喷淋平面图 -

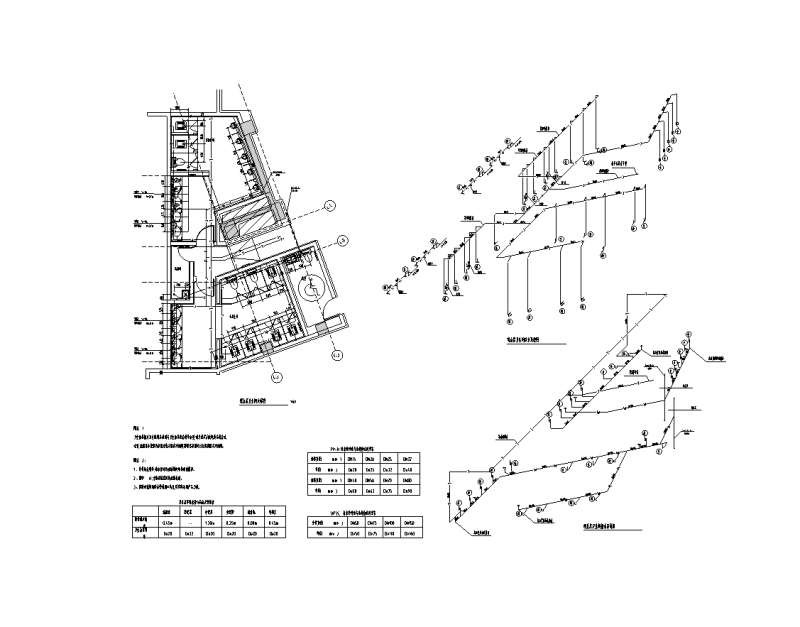

卫生间大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-26
- 评论次数：0
- 浏览次数：0
- 文件大小：9.15 MB
- 收藏次数：0
-
文件名称：
附件-996599878959555997.zip
