电影院网架屋面钢结构施工方案大样图CAD

搜索更多资源
该资料为某电影院网架屋面钢 结构施工图 。
单层网架，尺寸25*25，螺栓球节点。
该用途建筑设计结构形式复杂，节点特殊。

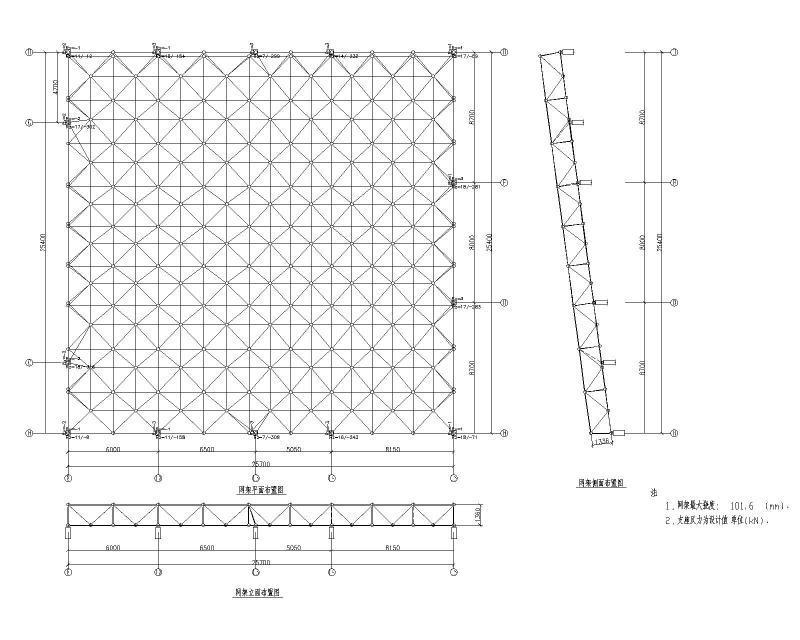

网架平立面布置图

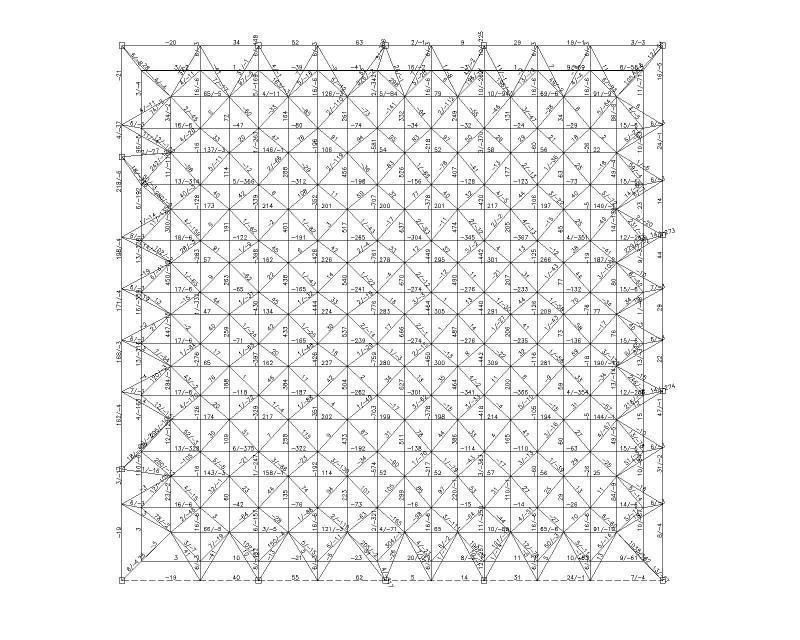

网架布置图

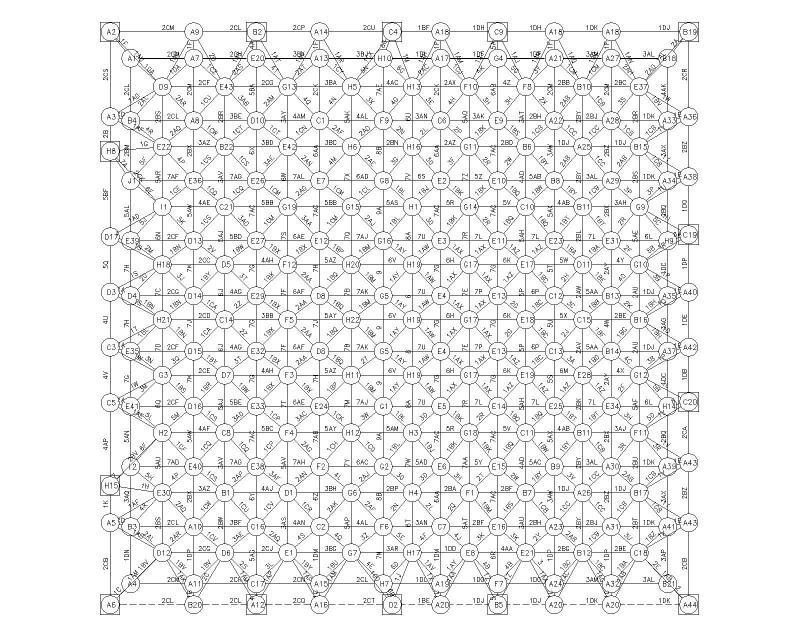

网架布置图2

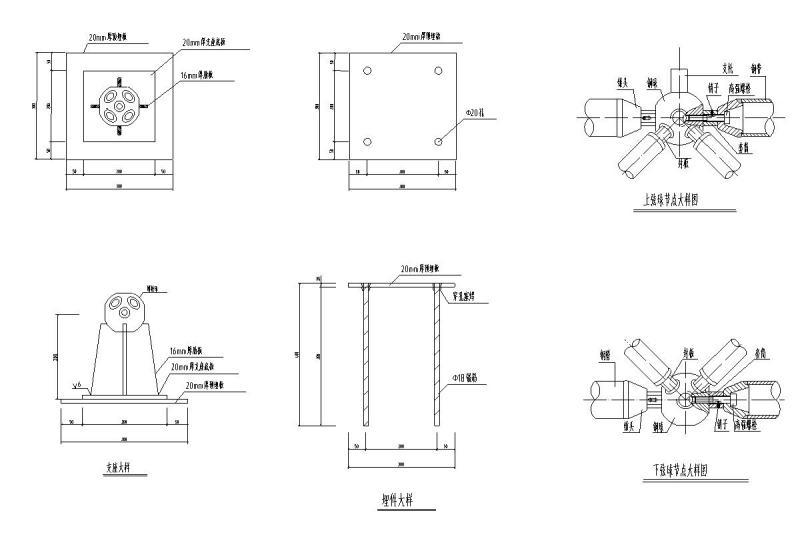

节点大样图
节点大样图
