影院内装项目暖通施工大样图cad平面图及系统图

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:全空气系统
  • 项目所在地:四川
该附件为四川省影院内装项目 暖通施工图
一.项目概要:
本项目位于重庆市,内容主要由观众层的1#~7#影厅,以及配套用办公,公共卫生间, 小卖部,大堂等组成。
二.设计范围:
1.空调设计
1)电影放映厅冷暖空调设计。
2) 影院大厅、观影通道及附属办公室冷暖空调设计。
2.通风设计
1)电影放映厅通风设计。
2)影院大厅、观影通道及附属办公室通风设计。
3)暗卫通风设计
3.暖通消防设计。
1)电影放映厅机械排烟及补风设计。
2)影院大厅、观影通道及相关房间机械排烟及补风设计。
4.暖通节能设计。
5影院范围外设计内容详见原施工图。
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

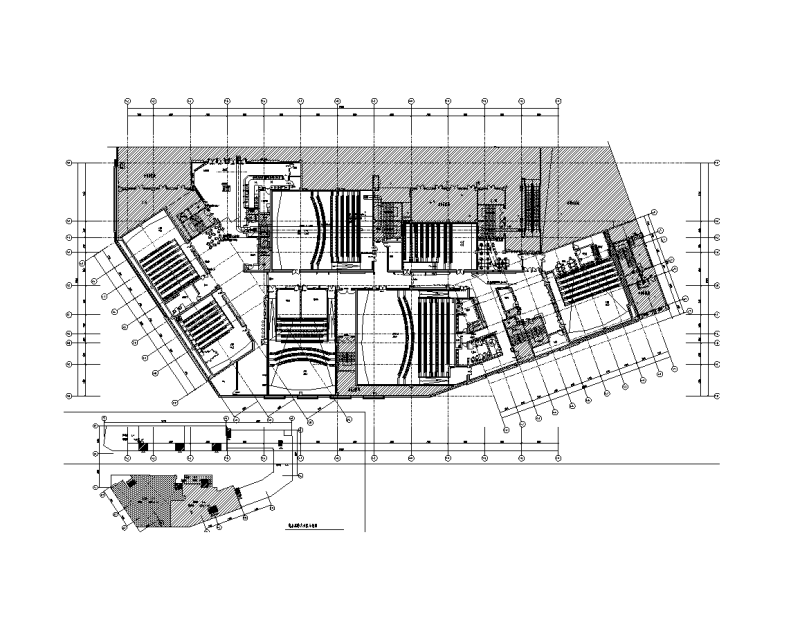

  • 观众层防排烟平面图
    观众层防排烟平面图

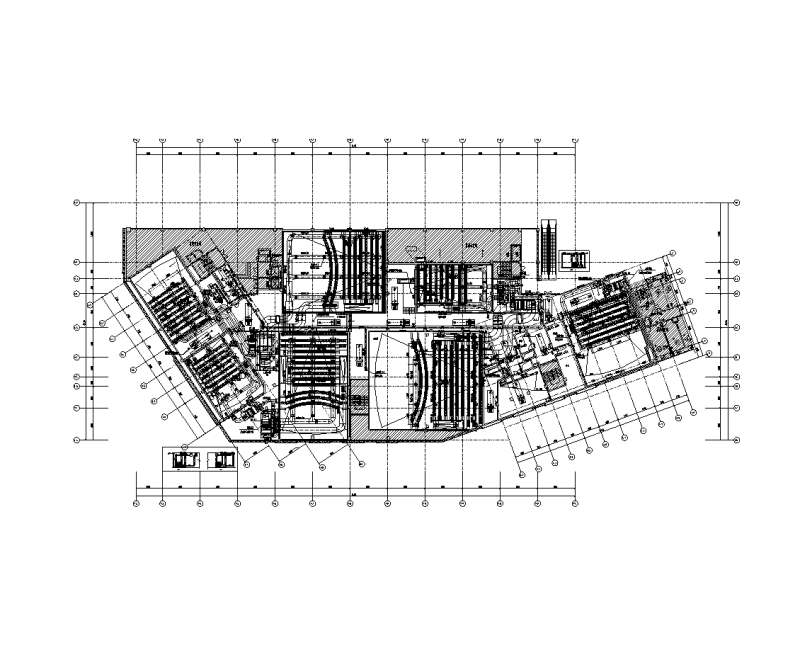

  • 观众夹层空调风管平面图
    观众夹层空调风管平面图

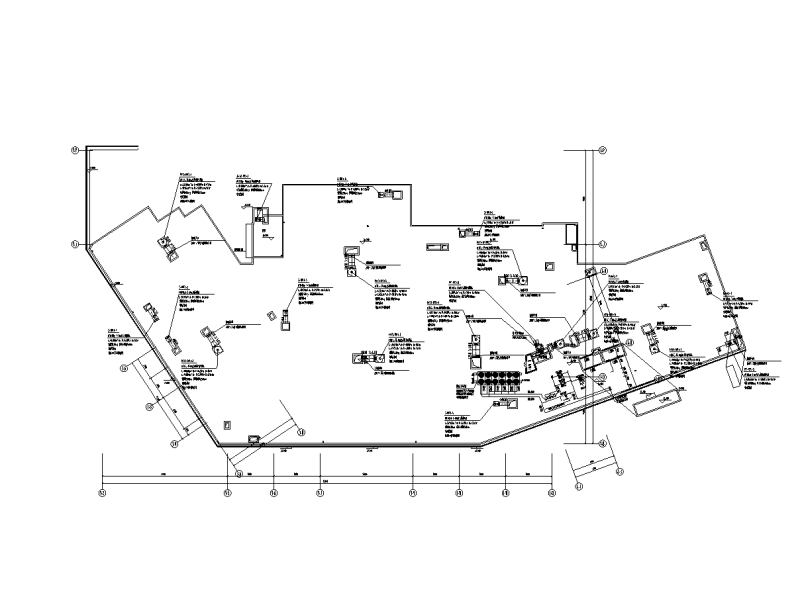

  • 屋面层暖通平面图
    屋面层暖通平面图

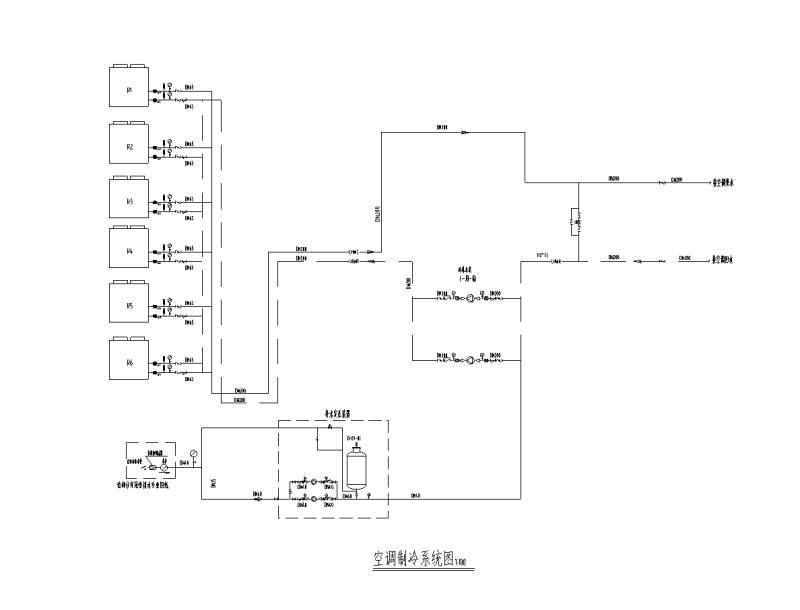

  • 空调制冷系统图
    空调制冷系统图

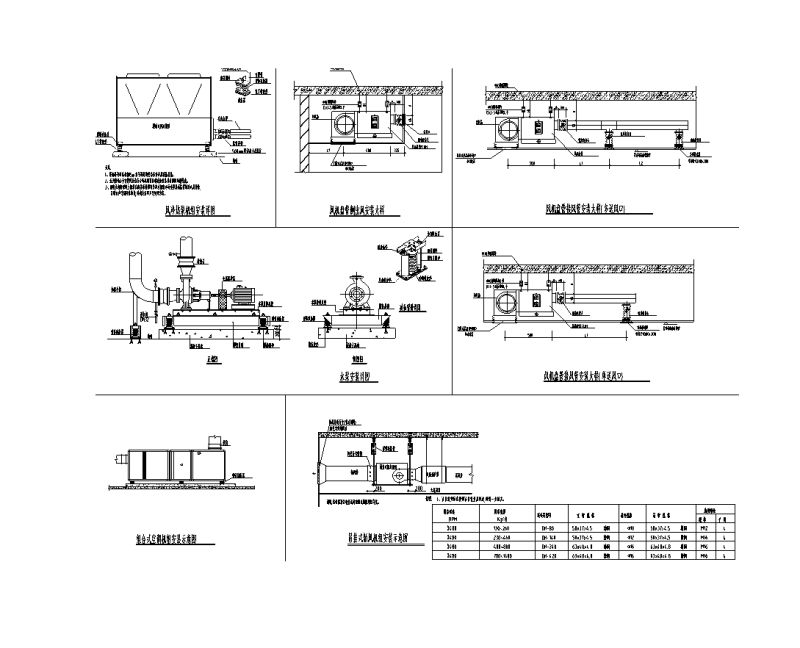

  • 设备安装大样图(一)
    设备安装大样图(一)
  • 详图及空调自控原理图
    详图及空调自控原理图
以上是部分截图,请下载附件后查看完整高清内容
