4层电影院中央空调新风系统CAD施工大样图（节能设计）(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 设计内容：空调, 通风, 机房
• 空调系统：全水系统
• 节点大样：制冷机组
• 项目地址：湖南

附件详情

一、项目概要
1、该项目为浏阳市佰纳电影院中央空调项目，建筑面积有5726.0平方米，实际制冷面积有3560.0平方米。中央空调功能分区为观影区、大堂、办公室、走廊、休息区等。
2、该项目设计范围为浏阳玉龙国际水会舒适性中央空调的风管系统、管道系统、主机房。

二、空调通风系统设计
1、该项目根据甲方要求以及投资、运行费用考虑，中央空调系统采用风冷热泵模块机组运行。
2.该项目空调水系统为一次泵变流量两管制系统，系统竖向为异程连接，水平为同程式连接。空调水系统采用膨胀水箱定压，膨胀水箱放置在酒店屋顶，膨胀管、循环管经埋地后接入回水管。
3.大楼空调主要采用大空间采用吊顶风柜加新风系统。
4、空调、通风工程风管除特别说明外，均采用ZY-A6型酚醛彩钢复合风管，厚度20mm，该风管漏风率小于1%。

三、节能设计
1.风冷热泵模块机组制冷额定负荷COP值=3.25，制冷、性能系数均高于国家标准。
2.空调及风机等设备均采用节能型产品，空调设备能效比高于国家标准。

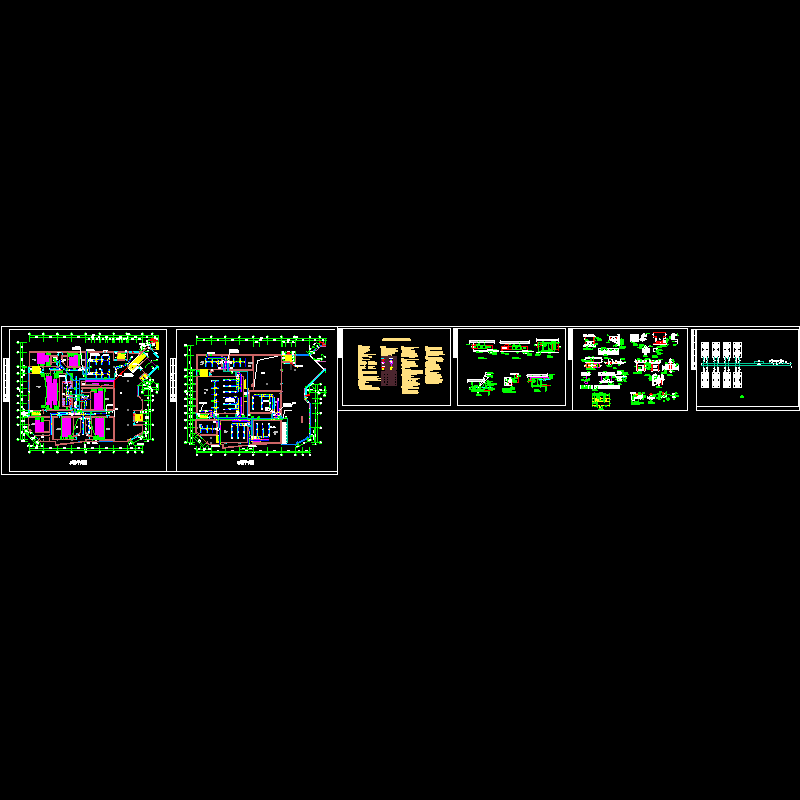

管道大样图

四楼空调平面图

管道大样图2

第 1 张图
