3层动物饲养楼洁净空调通风系统设计CAD施工图纸（全新风系统）(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：科研,其他
• 建筑高度：多层建筑
• 建筑面积：7524.6平方米
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：66张
• 设计内容：空调,通风
• 水系统：单式泵
• 送风方式：散流器送风,其他
• 项目地址：江苏

附件详情

• 暖通施工图设计说明一
• 暖通施工图设计说明二
• 风口参数表
• 组合式空调机组设备参数表
• 回风机组设备参数表
• 排风机组设备参数表
• 一层风管高效过滤箱设备参数表
• 一层空调风系统原理图一
• 地下一层风口
• 地下一层送回风管平面布置图
• 地下一层新风管平面布置图
• 地下一层排风管平面布置图
• 地下一层排烟及加压送风管平面布置图
• 每层风口平面布置图
• 每层IVC送风管平面布置图
• 每层IVC排风管平面布置图
• 每层空调送回风管平面布置图
• 每层空调新风管平面布置图
• 每层排风管平面布置图
• 每层马道设备平面布置图
• 每层设备机房空调风管平面布置图
• 每层设备机房空调水管平面布置图
• 每层设备机房蒸汽管预留接口平面图
• 每层设备机房冷凝水管平面布置图
• 每层设备机房空调设备布置图
• 地下室空调水管平面布置图
• 每层空调水管平面布置图
• 空调水系统原理图
• 屋顶层排风管平面布置图
• 屋顶层排风机平面布置图

附件详情

一、项目概要：
建筑主体地下1层，地上3层；该幢动物饲养楼总建筑面积7524.6平方米;地下室中央清洗区域及饲料，垫料库房，建筑面积为1210.98平米...
二、冷热源：
空调系统设计总冷负荷为3683KW，再热负荷为587kw，冬季热负荷为1536kw，冬季加湿量为1773kg/h...
三、空调系统：
1.剖腹产，观察室，洁库室等；空调面积为90平米；设计为全新风系统。
2.饲养室系统设计为“新风 回风 排风”系统，回风比例为50%...
四、通风系统：
1.右侧所有IVC笼具，为全新风系统，笼盒换气次数为80次/H。
2.走廊系统设计为一次回风系统，新风量的设计满足室内正压需求及工作人员所需的新风量...

图纸共66张。

IVC排风管平面布置图

IVC送风管平面布置图

空调风系统原理图

空调水系统原理图

空调新风管平面布置图

马道设备平面布置图

设备机房空调风管平面布置图

送回管平面图

地下风口平面布置图

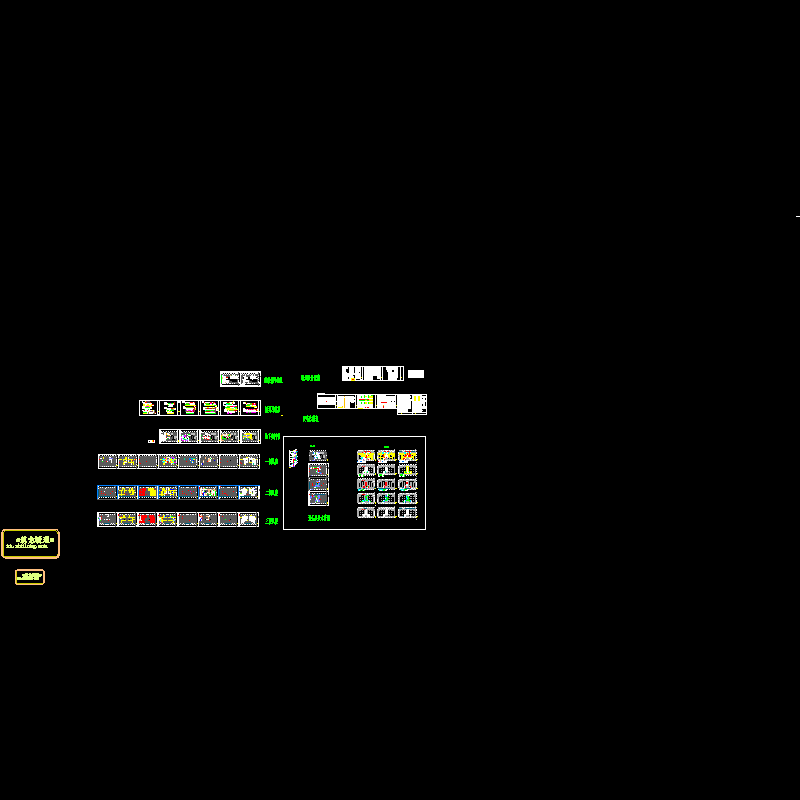

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:34:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
