电影院空调通风设计CAD施工大样图(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业建筑,娱乐餐饮
• 建筑类型：高层建筑
• 地下室：车库,其它
• 设计阶段：施工图设计
• 设计内容：空调,通风,机房,锅炉,防火排烟
• 设计说明：有,保温防腐,施工安装要求
• 冷热源：热水锅炉,燃气炉
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 设计、施工总说明
• 空调、排烟系统（电影院）主要设备材料表
• 空调水系统原理图
• 锅炉房设备、管线平面图
• 制冷机房设备、管线平面图
• 空调通风设备接管、安装大样图
• 电影院空调与通风排烟平面图
• 裙房屋顶风机平面图

附件详情

稿件为武汉某商业综合楼中电影院空调通风设计施工图纸；该楼由一座28层的塔楼和一座四层的裙房组成，地下二层。四层电影院部分设冷暖型中央空调系统。夏天空调冷源采用水冷螺杆制冷机组，冬天采暖热源为燃气热水锅炉提供的 85/60°C热水，热水经换热机组交换后成60°C/50°C的热水供使用。四层电影院设机械排烟系统。影厅1~6#每个为一独立防烟分区每个影厅设一台排烟风机；位于影厅区的过道，每层为一个防烟分区，每个防烟分区设两台排烟风机。影院大厅分为三个防烟分区，设两套排烟系统，影院大厅排烟补风共用一~三层卖场的补风系统。
设计内容：四层（电影院）空调通风机械排烟系统设计；制冷机房、锅炉房设计。

编制于2009年，图纸共10张。

空调水系统原理图

吊装空调回风机组安装剖面示意

排烟风机安装剖面示意图

锅炉燃气系统原理图

锅炉房管线平面图

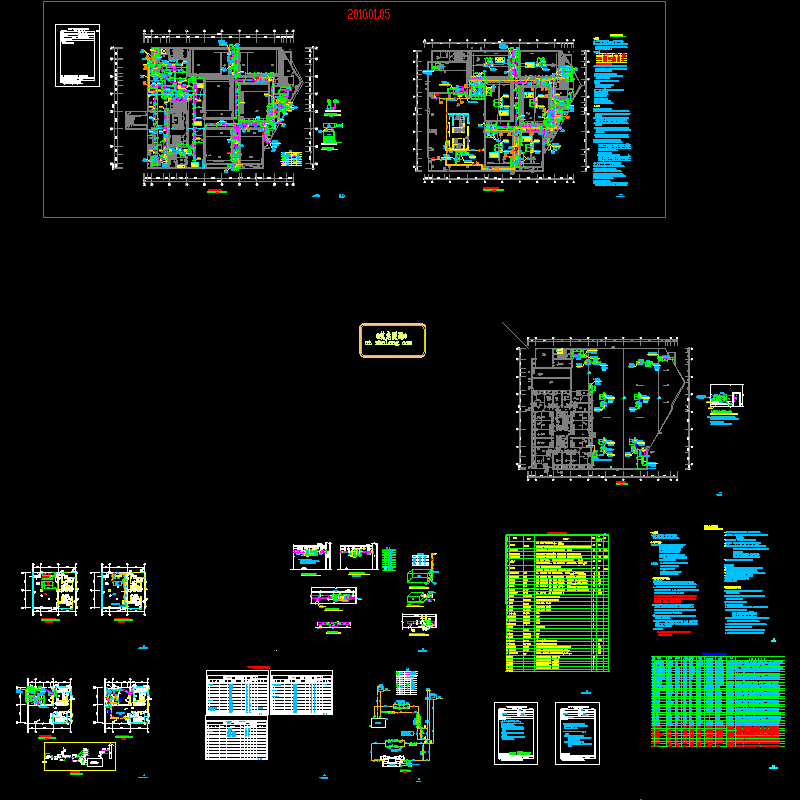

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
