棚户区附属配套项目暖通施工大样图cad平面布置图及系统图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅,教育,其他
  • 建筑高度类型：多层建筑
  • 建筑设计面积：17815.12平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：空调,采暖,防排烟
  • 送风方式：侧面送风
  • 项目所在地：贵州
项目概要：本项目为 贵州省 棚户区附属配套项目 暖通施工图 ； 本项目总建筑面积17815.12平方米，包含教学楼，综合楼，及地下车库。
设计范围：1.分体空调预留设计；2.机械通风系统设计；3.建筑防排烟设计；4.预留采暖系统；
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

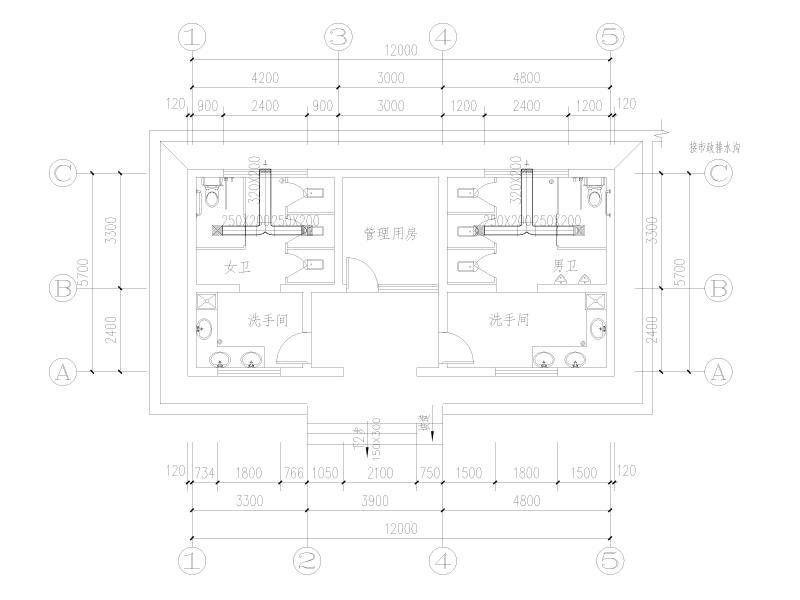

  • 1号生态停车场公厕通风系统平面图
    1号生态停车场公厕通风系统平面图

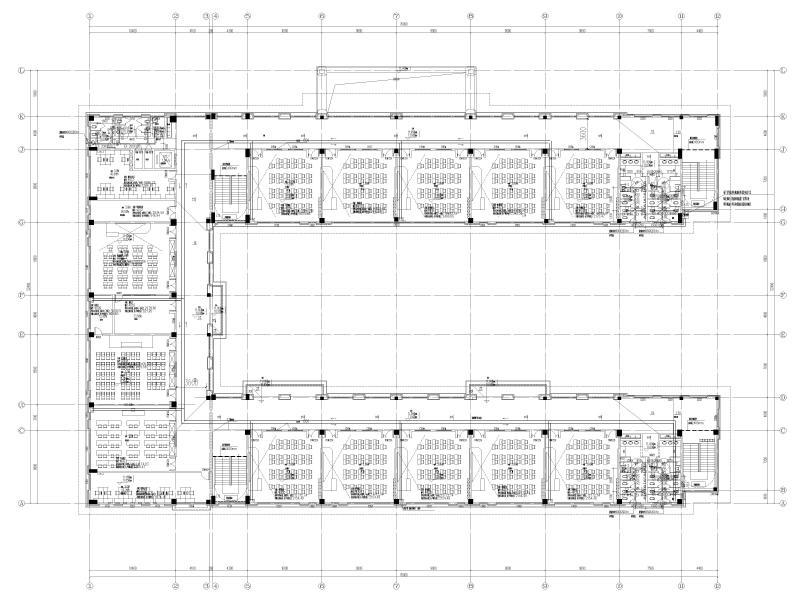

  • 三层通风、防排烟平面布置图
    三层通风、防排烟平面布置图

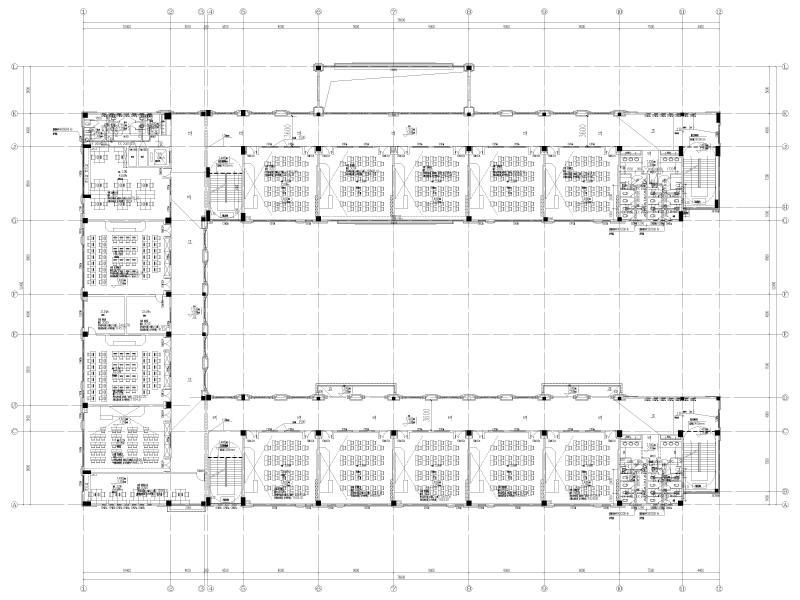

  • 四层通风、防排烟平面布置图
    四层通风、防排烟平面布置图

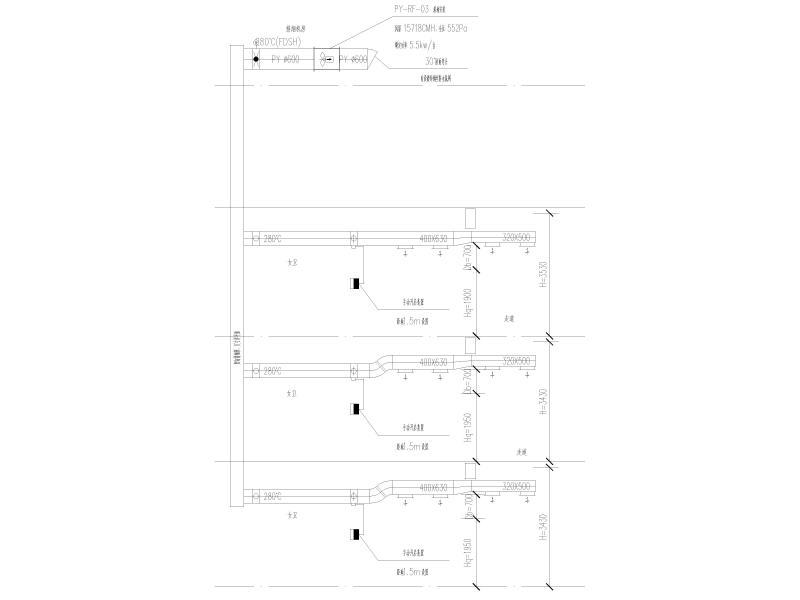

  • 走道排烟系统图
    走道排烟系统图

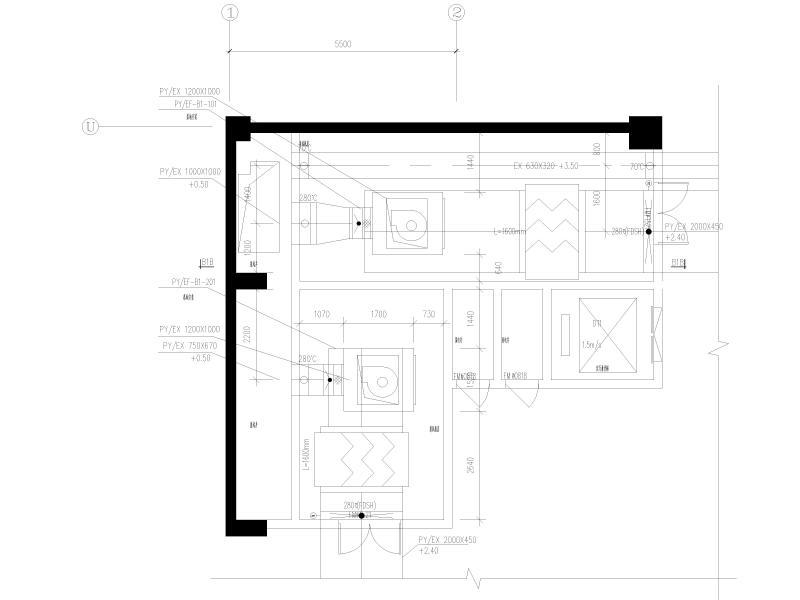

  • B1F风机房二大样图
    B1F风机房二大样图
以上是部分截图，请下载附件后查看完整高清内容
