棚户区道路边坡治理工程施工大样图cad立面图

该资料为 棚户区改造道路边坡治理工程施工图设计
一、施工顺序
边坡开挖支护的总体顺序为:坡顶截水沟→覆盖层边坡开挖→覆盖层锚杆挂网喷浆支护→岩质边坡开挖→岩质边坡预应力框架锚索→岩质边坡锚杆挂网喷浆防护→下一级岩质边坡开挖及喷锚、框架锚索支护→…→全坡面截排水孔施工→坡顶防护栏。本级边坡支护强度满足设计要求后,才能进行下一级开挖支护施工。待边坡支护全部完成后,最后进行坡面绿化施工。
二、相关图片
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 道路边坡区位图

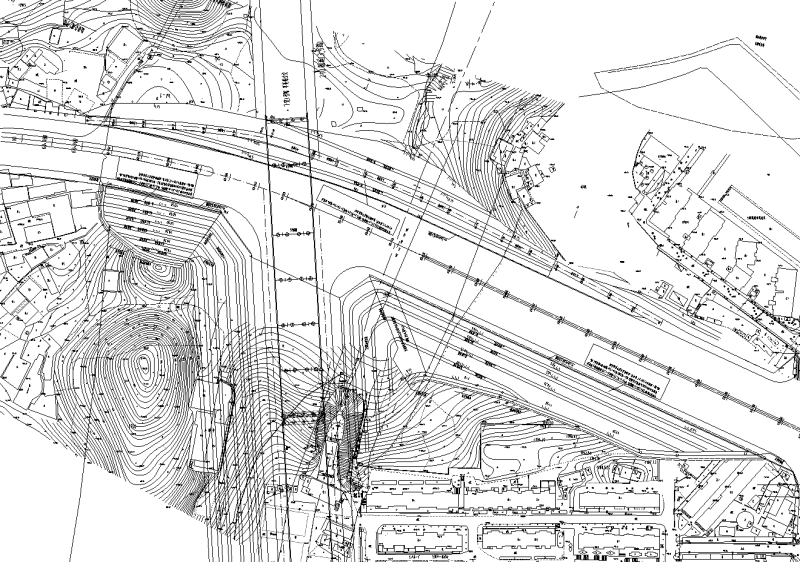

    道路边坡区位图
  • 1区边坡立面图

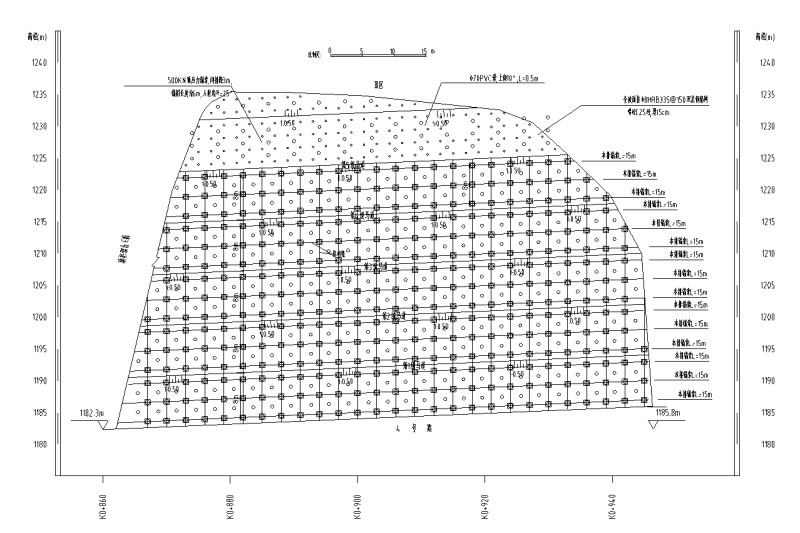

    1区边坡立面图
  • 2区边坡立面图

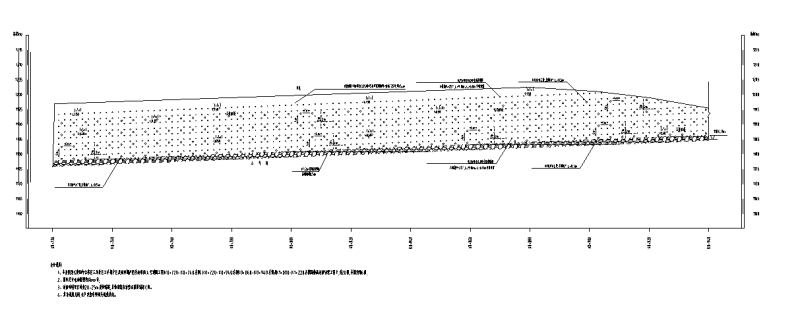

    2区边坡立面图
  • 3区边坡立面图

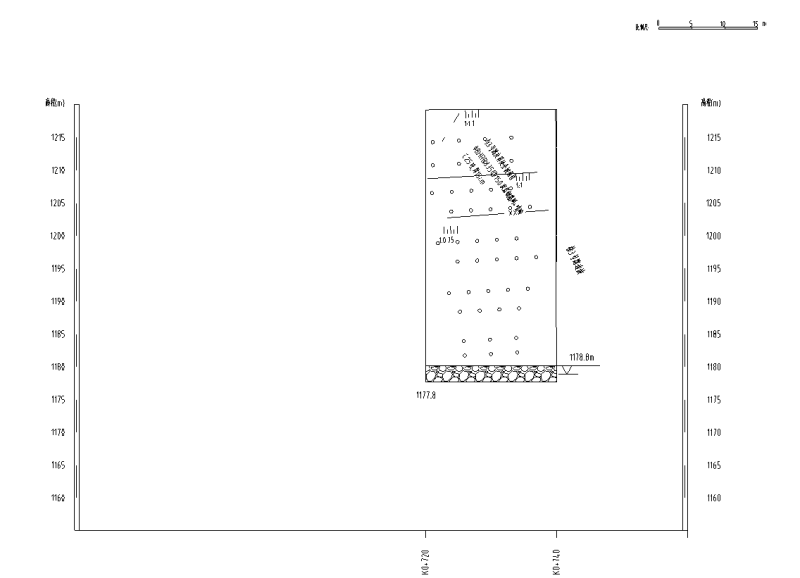

    3区边坡立面图
  • 框架梁及锚墩配筋图

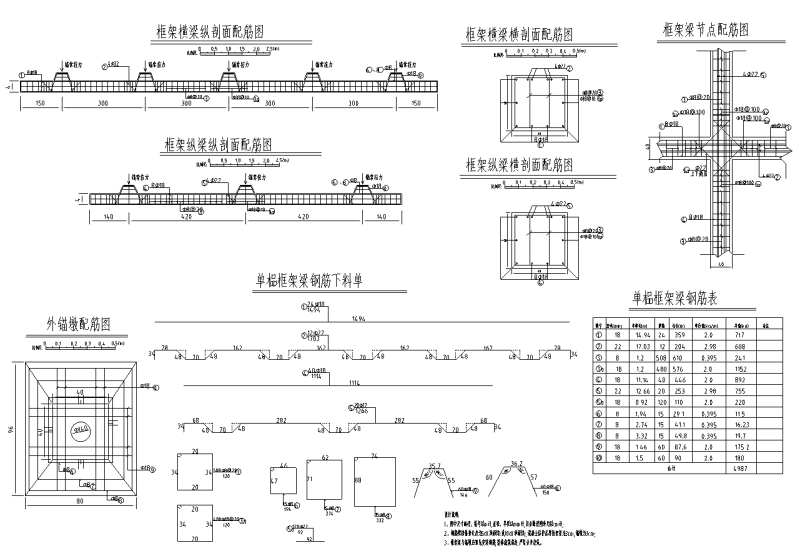

    框架梁及锚墩配筋图
  • 坡顶防护网构造大样图
    坡顶防护网构造大样图
  • 预应力锚索结构大样图
    预应力锚索结构大样图
以上是部分截图,请下载附件后查看完整高清内容
