3.7公里市政I级主干道排水施工CAD图纸

资料简介
赚取积分

设计详细说明：有
功能：交通道路
设计内容：污水排水系统,雨水排水系统
设计阶段：施工图设计
参考图纸：20张以上
管道方式：暗沟
设计年代：近代

附件详情

设计说明

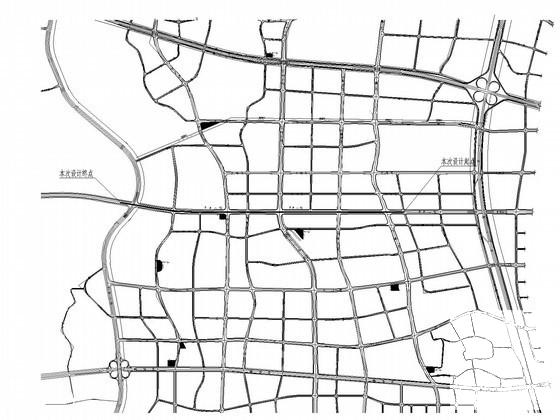

道路区位图
工程数量表

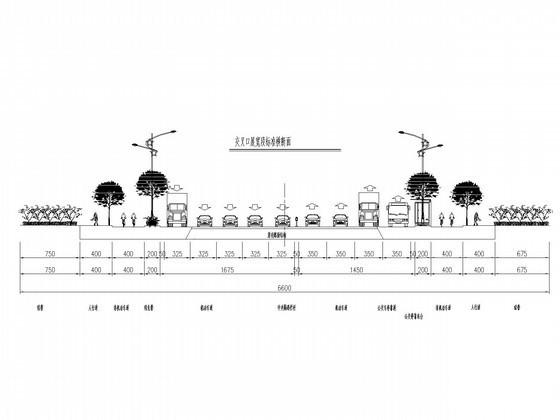

道路标准横断面图

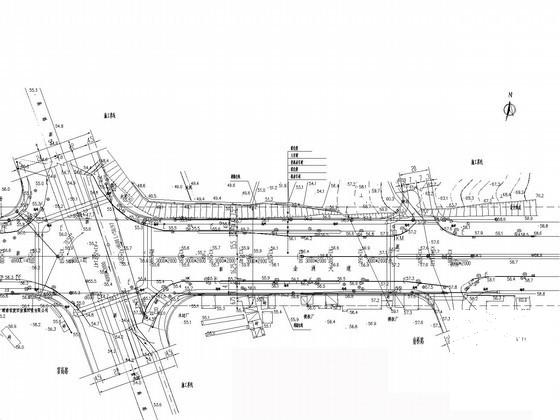

排水平面图

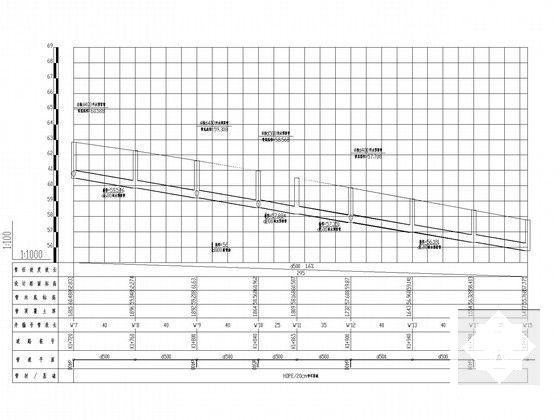

污水纵断图

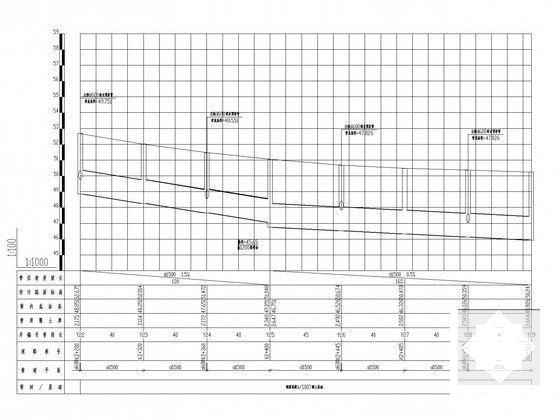

雨水纵断图

附件详情

项目概要：该资料的金洲大道东起南桥路（雷高路东侧），西止黄桥大道以西约150m，道路全长约3700 m。道路控制宽度66m，规划红线宽46m，为城市I级主干道；它是长沙市高新区内出、入城区的交通要道。道路等级：城市I级主干道；设计车速：60km/h ；抗震设防烈度：7度；
设计范围包括污水工程雨水工程
：，共计63张图纸

排水平面图

污水纵断面图

雨水纵断面

雨水纵断图二

排水平面图二

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
