县城主干道市政排水图纸(CAD施工图设计).dwg

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：交通道路
• 设计内容：污水排水系统,废水排水系统
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 管道方式：暗沟
• 设计年代：近代

附件详情

• 资料目录
• 设计说明
• 线路示意图
• 管线横断面图
• 污水服务面积图
• 雨水汇水面积图
• 平面设计图
• 东侧污水管道纵断面图
• 西侧污水管道纵断面图
• 东侧雨水管道纵断面图
• 西侧雨水管道纵断面图
• 检查井井圈、井座加强设计图
• 矩形现浇砼污水多层检查井
• 工程数量表

附件详情

该项目位于四川，该项目为县城南北干道排水工程；管线位置及排水流向:根据业主确认的道路管线横断面图，该资料雨水、污水管各两条，雨水分别位于道路中线东、西侧23.0m，污水分别位于道路中线东侧30.5m及西侧32.0m。雨水顺道路坡向，主要排向为从北向南分段排入就近水系或直接排入河流中，污水由北向南排入北门河已建截污干管。
编制于近代年，共计55张图纸；

南北干道管线横断面图

排水检查井剖面图

II-II断面结构图

平面结构图

污水纵断图

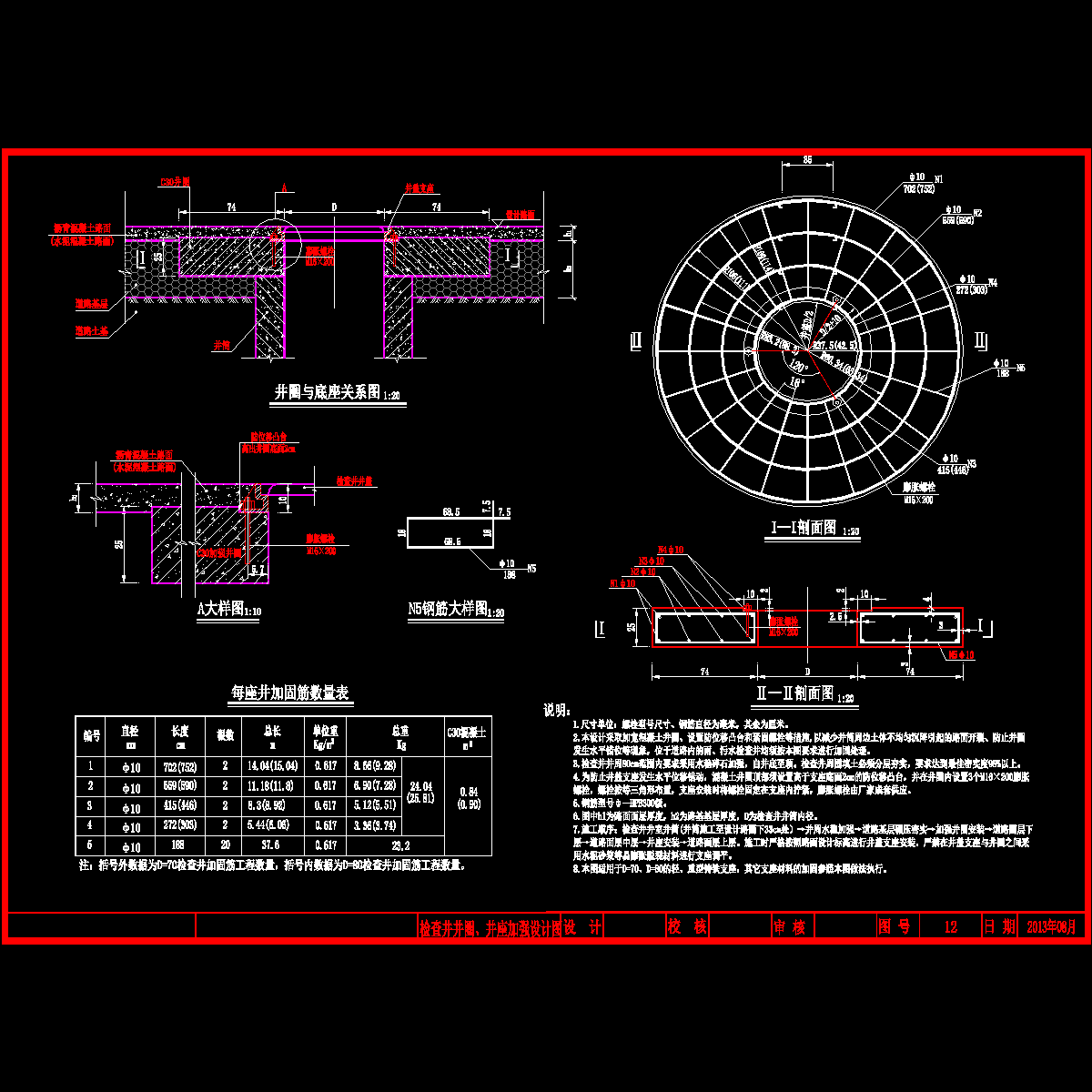

排水检查井加强.dwg

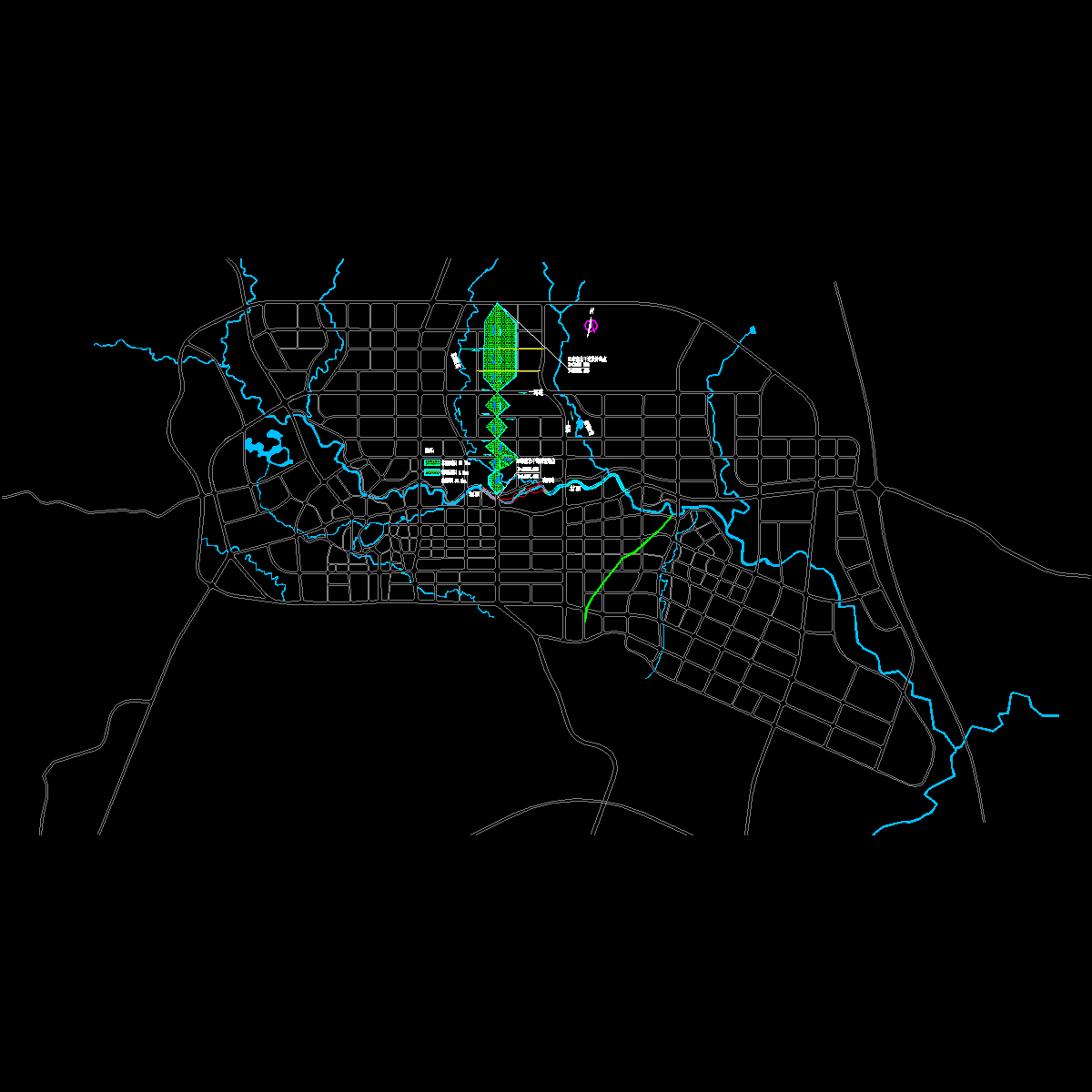

雨水汇水面积.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
