小高层给排水设计CAD施工图纸(市政污水管网)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计面积：33640.77平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：直饮水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10

附件详情

部分附件设计说明：
一、3地上总建筑面积33640.77m ;4#楼地上总建筑面积3642.35m .建筑高度34.65m。地下一层与车库相连，详见地下车库设施平面图；地上11层，每层层高均为3.0m，做住宅；局部十二层为机房层，层高3.0m（局部3.4m、4.2m）。
二. 设计范围：给水、消防、排水、空调、通风等设计。
三、给水设计
（一）生活冷水设计：
1. 水源：由东侧、南侧市政管网各引一路DN150给水管，在居住区内形成生活、消防合用环状管网，管网压力为0.30Mpa。
2. 生活冷水供水方式及分区: 小区供水竖向共分两个区，低区、高区。低区：地下车库及地上一~六层住宅用水，市政给水管网直供；高区：七层以上住宅用水，由管网叠压供水设备供给。
（二）生活热水设计： 生活热水供水方式: 换热机组提供的热水直接供至用户。采用上行下给同程式系统。
（三）生活管道直饮水设计：
1. 水源：由地下室生活直饮水机组供给。
四. 排水设计：
2. 本建筑采用污废水合流制。排水经室外化粪池处理后，排入市政污水管网。
五. 消防设计：1. 水量：本建筑按二类居住建筑进行消防设计，其室内消火栓用水量为10L/s，火灾延续时间按2小时计算。室外消防用水量15L/s。

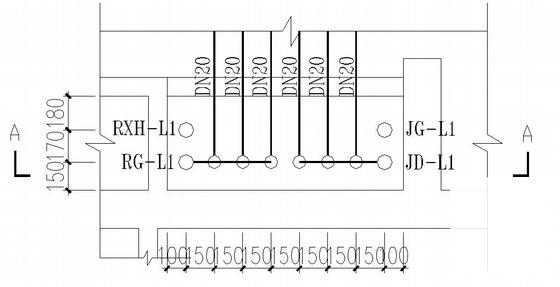

第 1 张图

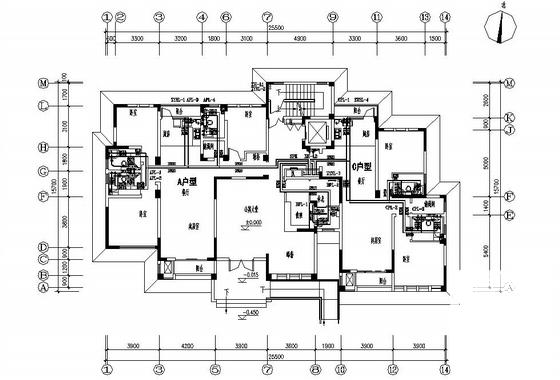

第 2 张图

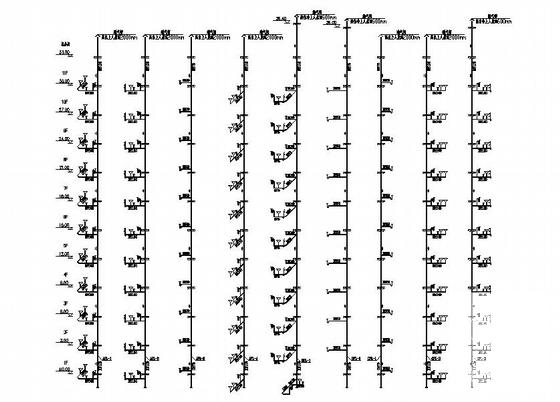

第 3 张图

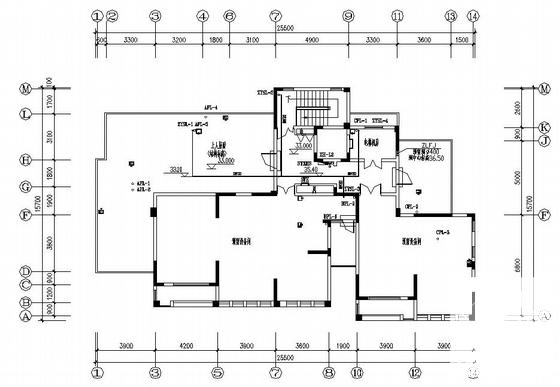

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
