发表于 2020-10-14 17:21:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情该项目采暖热媒采用70-50?C循环水,连续供暖,采暖热媒由市政热力管网供给.该项目采暖系统形式采用上供下回单管顺序式同程式系统,室内采暖系统与市政热力管网直接连接. 散热器采用柱翼680型(SCTZY2-1.0/5-5)铸铁散热器,标注用T表示,在标准工况下每片的散热量为123W.采暖管道及散热器上的排气阀采用隔离式LGZP型自动排汽阀.

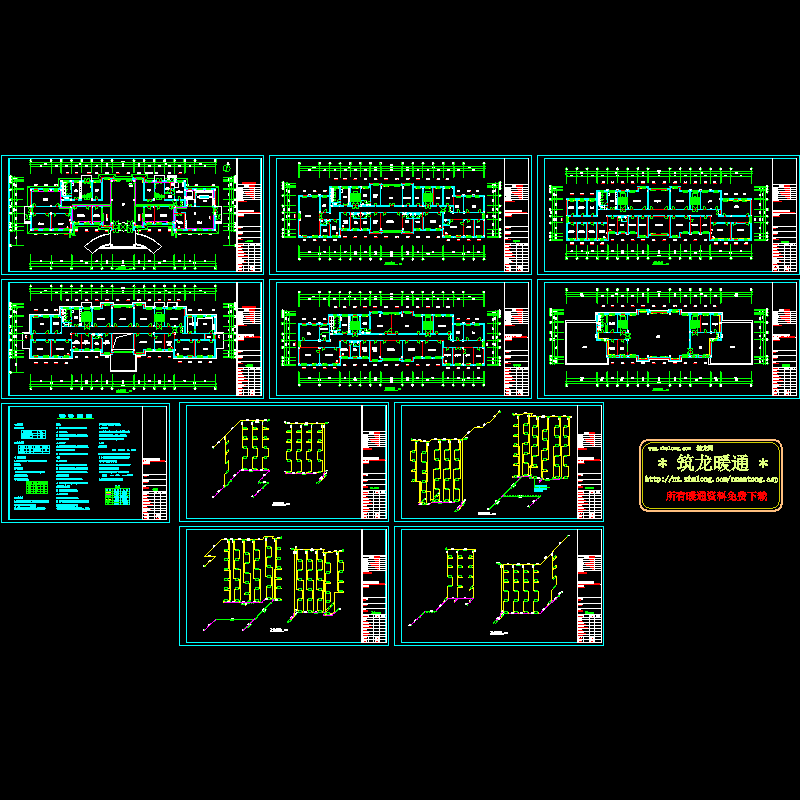

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

附件2099v11ecw12ff1scccdw12.rar

1.74 MB

下载售价: 100 积分 赚积分
