一份3层社区办公楼给排水CAD施工图纸(市政污水管网)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 地上层数：3层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

该项目设计内容包括室内给水系统,灭火器系统,排水系统等。该项目给水系统采用市政给水直接供给，下行上给供水方式。排水系统:室内污、废水合流,最后污水经化粪池处理后由小区内污水管道排入市政污水管网。

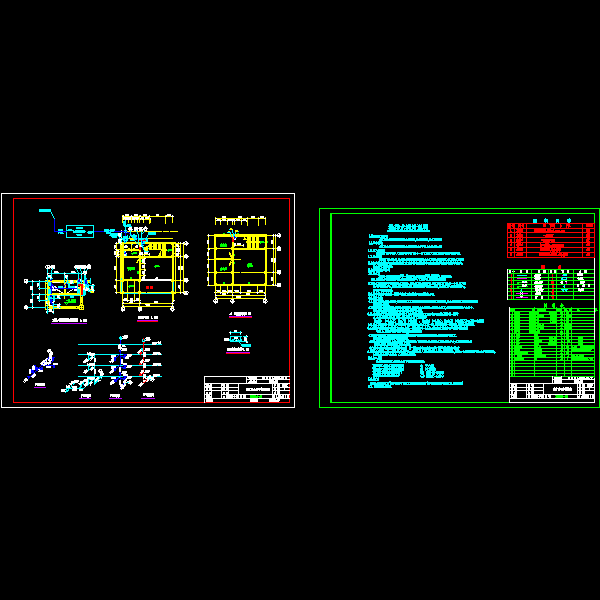

第 1 张图
