3.7公里一级市政道路排水施工CAD图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 参考图纸:20张以上
  • 设计年代:近代

附件详情

  • 资料目录
  • 工程位置示意图
  • 设计说明

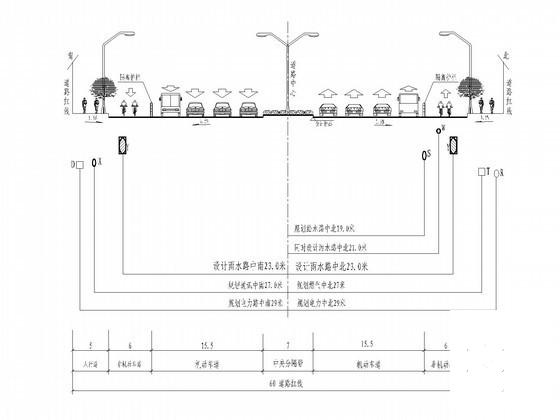

  • 道路管线横断面图
  • 污水管道布置图
  • 北侧污水纵断面图
  • 南侧污水纵断面图
  • 沟槽开挖 断面图
  • 北侧雨水纵断面图
  • 南侧雨水纵断面图
  • ……

附件详情

该项目位于河南,是一 市政道路 管网项目,全长约3.7公里,红线宽60M,道路横断面规划为:60M-5.0(人)-6(非)-15.5(机)-7(绿)-15.5(机)-6(非)-5(人)。
设计范围:污水系统雨水系统等;
,共计90张图纸;

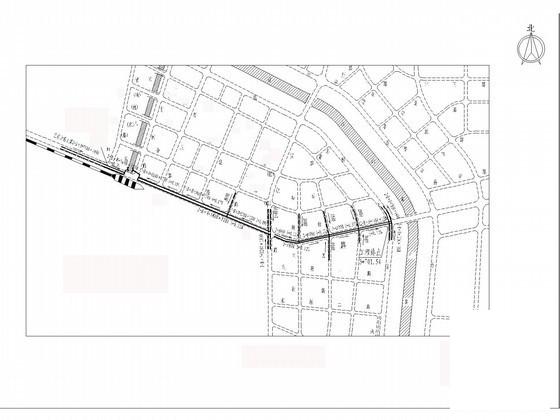

工程位置示意图

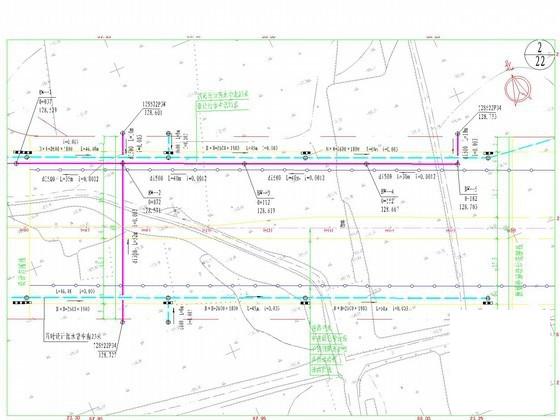

污水管线布置图

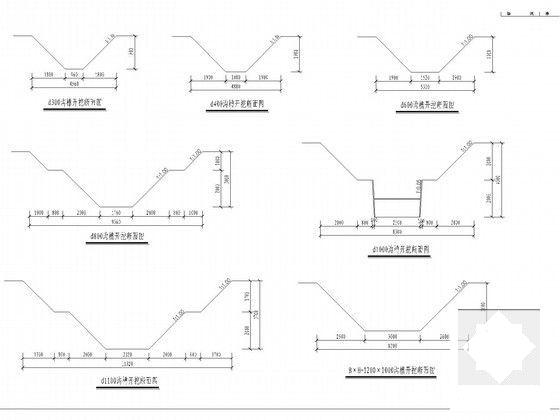

沟槽开挖断面图

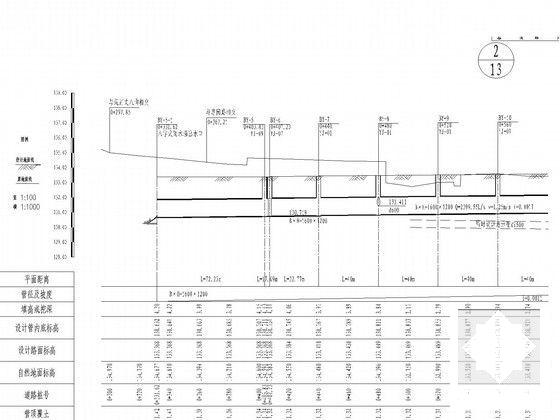

雨水纵断图

污水纵断图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 市政道路排水施工 - 1
    市政道路排水施工 - 1
  • 市政道路排水施工 - 2
    市政道路排水施工 - 2
  • 市政道路排水施工 - 3
    市政道路排水施工 - 3
  • 市政道路排水施工 - 4
    市政道路排水施工 - 4
  • 市政道路排水施工 - 5
    市政道路排水施工 - 5
  • 市政道路排水施工 - 6
    市政道路排水施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
