800米II级市政道路排水施工CAD图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 管道方式:暗沟
  • 设计年代:近代

附件详情

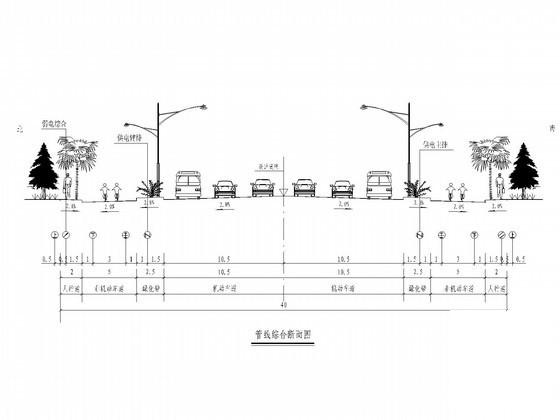

  • 管线综合断面图
  • 排水平面图
  • 北侧雨水管道纵断面图
  • 北侧污水管道纵断面图
  • 南侧雨水管道纵断面图
  • 南侧污水管道纵断面图
  • 检查井加固设计图
  • 雨水口加固设计图
  • 雨水口加固设计图
  • 钢筋砼箱涵断面图
  • 钢筋砼箱涵配筋图
  • 变形缝构造图
  • 检查孔加固钢筋布置图

附件详情

根据城市路网总体规划,该路 建设工程 为本市的一条新建道路,是明光市道路网的组成部分,项目起于女山大道,自西向东分别与梁郢路、向阳路、南泰路相交,道路全870.303m,规划道路等级为城市次干道,沿线目前基本为农田及沟塘。设计速度50Km/h,规划红线宽40米。
设计范围:雨水:本段雨水共一个出口,由两端排向中间的方式经K0+578处箱涵排入规划河道中,管径为d600~d1000。
污水:本段污水共一个出口。
,共26张图纸;

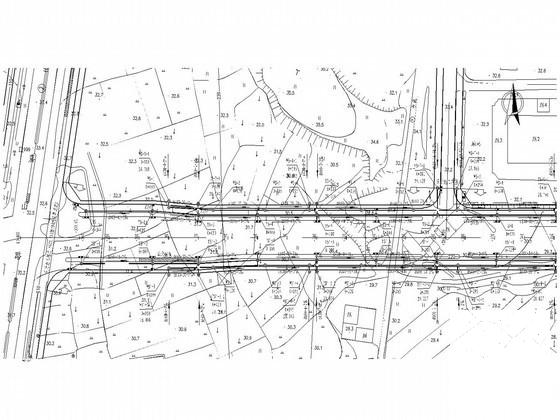

排水平面图

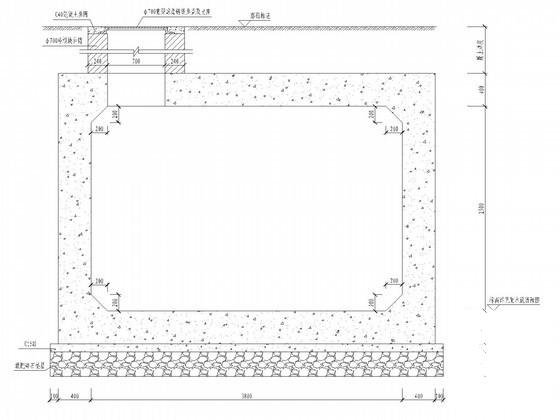

钢筋砼箱涵断面模板图

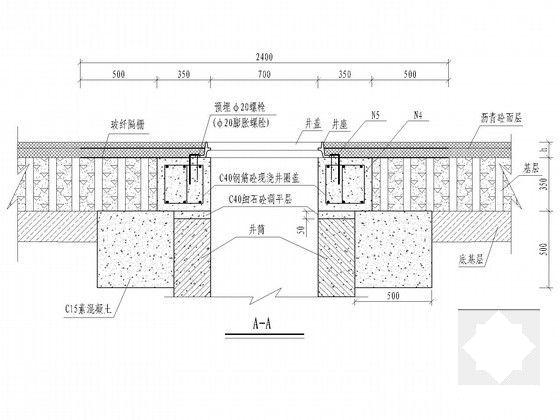

检查井加固设计图

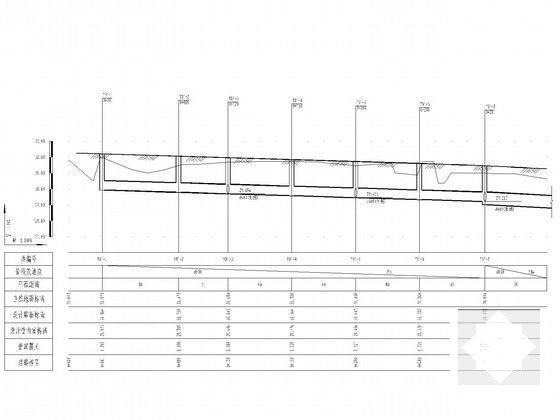

南侧雨水管道纵断面图

北侧污水管道纵断面图
