II级公路路基路面工程施工CAD图纸31张

  • 车道数:二车道
  • 设计时速:30km/h
  • 干线:是
  • 位置:安徽
  • 设计年代:近代

附件详情

  • 路基、路面排水工程数量表
  • 平曲线上路面加宽表
  • 路面工程数量表
  • 路基防护工程数量表
  • 特殊路基设计工程数量表
  • 老路现状分析处治一览表
  • 挖淤泥排水数量表
  • 路基超高一览表
  • 路基、路面排水工程设计图
  • 水泥砼路面设计图(一)
  • 水泥砼路面设计图(二)
  • 水泥砼路面设计图(三)
  • 水泥砼路面设计图(四)
  • 水泥砼路面设计图(五)
  • 水泥混凝土路面结构图(一)
  • 水泥混凝土路面结构图(二)
  • 路基支挡、防护工程设计图(一)
  • 路基支挡、防护工程设计图(二)
  • 路基超高方式图

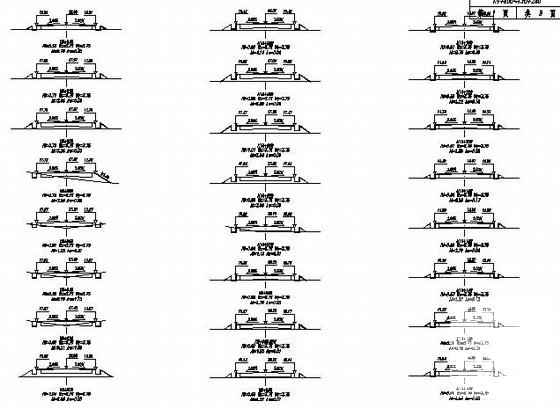

  • 路基横断面设计图9
  • 路基标准横断面图
  • 路基设计表

附件详情

道路全长4.2Km。设计荷载:公路-Ⅱ级;路面标准轴载BZZ-100,利用构造物维持原荷载等级。行车道正常路拱横坡为2%,土路肩横坡为3%。在村镇等路基排水不畅路段设置纵向排水边沟。平曲线半径当R>250米时不设加宽,平曲线半径R≤250米时设置加宽,该资料采用第1类加宽。路面采用漫流排水方式,沿路肩及边坡排入路侧边沟。穿村镇段设置矩形盖板边沟,尺寸为下底宽0.6米,高0.6米,设置适量的盖板。边沟沟底纵坡同路线纵坡,在路线纵坡小于0.3%或平坡路段沟底纵坡应进行调整,不得小于0.3%。对该段水泥混凝土面板进行破碎处理,经过碾压处理后加铺路面结构层。
路面类型:水泥混凝土路面。路基宽为7.5米:0.5米(土路肩)+2×3.25米(行车道)+0. 5米(土路肩)。路面宽6.5米,板块划分为:板长4米,板宽3.25米。路面结构层:填方高度大于等于52cm时为22cm水泥混凝土(面层)+透封层+30cm级配碎石(基层)+级配碎石 (找平层);填方高度小于52cm时为22cm水泥混凝土(面层)+透封层+30cm级配碎石(基层)+20cm天然砂砾(底基层)。胀缝宽宜为20~25mm,缝内应设置填缝板和可滑动的传力杆。纵向施工缝采用平缝形式,上部应锯切槽口,深度宜为3~4厘米,宽度宜为0.3~0.8厘米,槽内应灌塞填缝料。填缝料用沥青橡胶类材料(加热施工式)进行填缝。路面灌缝应在缝槽干燥的状态下及时进行。
……
补强设计:普通混凝土面层基础薄弱的自由边缘、接缝未设传力杆的平缝、主线与匝道相接处或与其他类型路面相接处,可在面层边缘的下部配置钢筋。混凝土面层下有箱形构筑物横向穿越,其顶面至混凝土面层底面的间距小于80cm时,在构筑物顶宽及两侧各1.5H+1.5m且不小于4m的范围内,混凝土面层内应布设双层钢筋网,上下层钢筋网应分别设置在距面层顶面和底面1/4~1/3厚度处。构筑物顶面至面层底面的距离在80cm~160cm时,应在上述长度范围内的混凝土面层中布设单层钢筋网。
……
共计31张,设计于

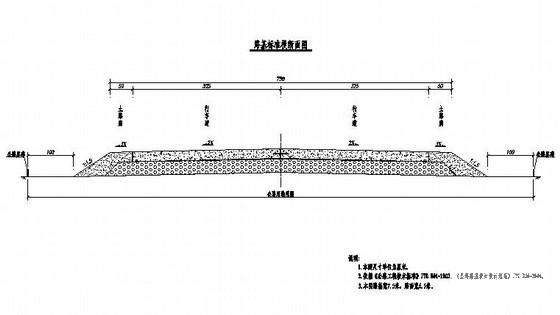

路基标准横断面图

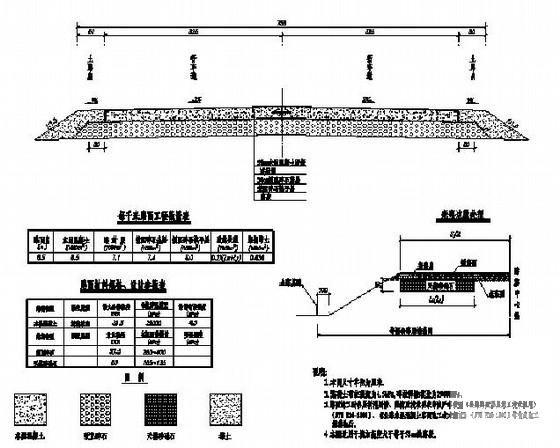

水泥混凝土路面结构图

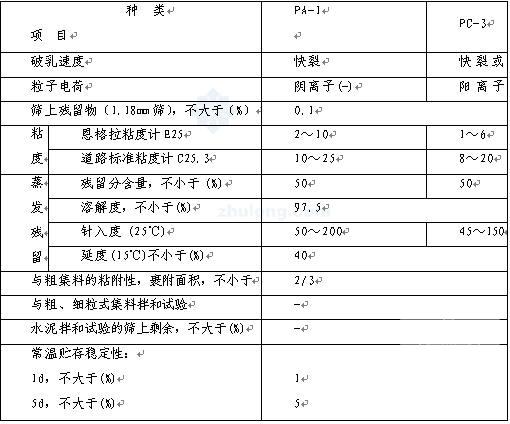

道路用乳化沥青技术要求

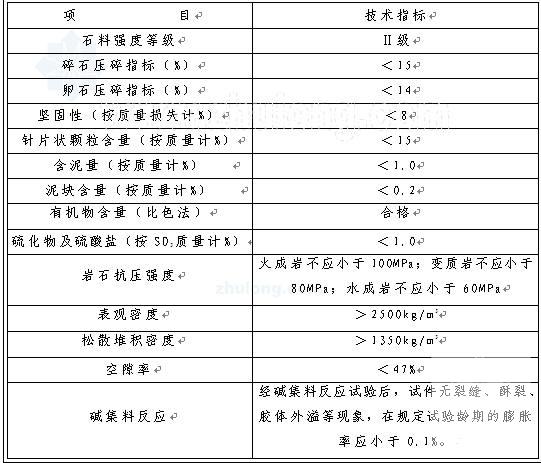

面层粗集料技术指标

水泥混凝土路面设计图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公路工程施工图纸 - 1
    公路工程施工图纸 - 1
  • 公路工程施工图纸 - 2
    公路工程施工图纸 - 2
  • 公路工程施工图纸 - 3
    公路工程施工图纸 - 3
  • 公路工程施工图纸 - 4
    公路工程施工图纸 - 4
  • 公路工程施工图纸 - 5
    公路工程施工图纸 - 5
  • 公路工程施工图纸 - 6
    公路工程施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
