[CAD]城市景观桥施工图纸设计（钢管拱桥公路-II级全宽700cm，净宽640cm）.dwg

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目孔跨式样：1—28m有推力钢管拱桥，拱圈采用桁架式钢管拱，现浇钢筋混凝土桥面板结构。 　　桥梁宽度：全宽700cm，净宽640cm。桥面纵横坡：主桥横坡采用1.0%双向坡。横坡由桥面铺装形成，纵坡由拱圈形成。 　　基础：钢筋混凝土承台下基础为Φ1000mm钻/挖孔桩，桩长14m。该资料包含： 总体布置图、 拱肋加工详图、 桥面铺装构造钢筋图、 桥台构造图等，内容详实，可供参考。

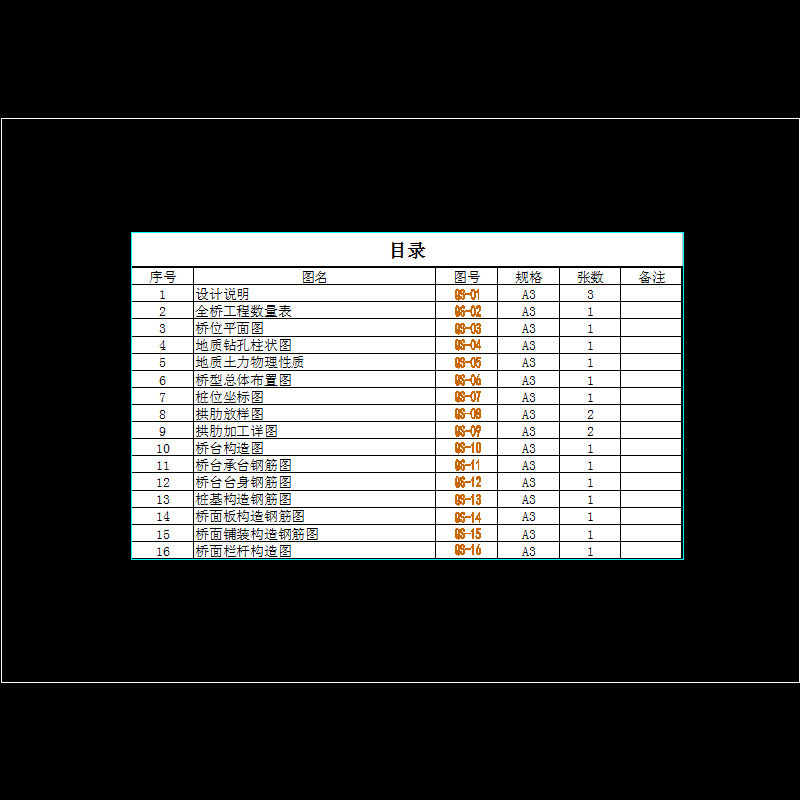

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
