该资料为
三级30km/h旅游公路项目环保景观施工图设计
，编制于2018年，资料内容丰富，图片完整，非常值得下载学习！

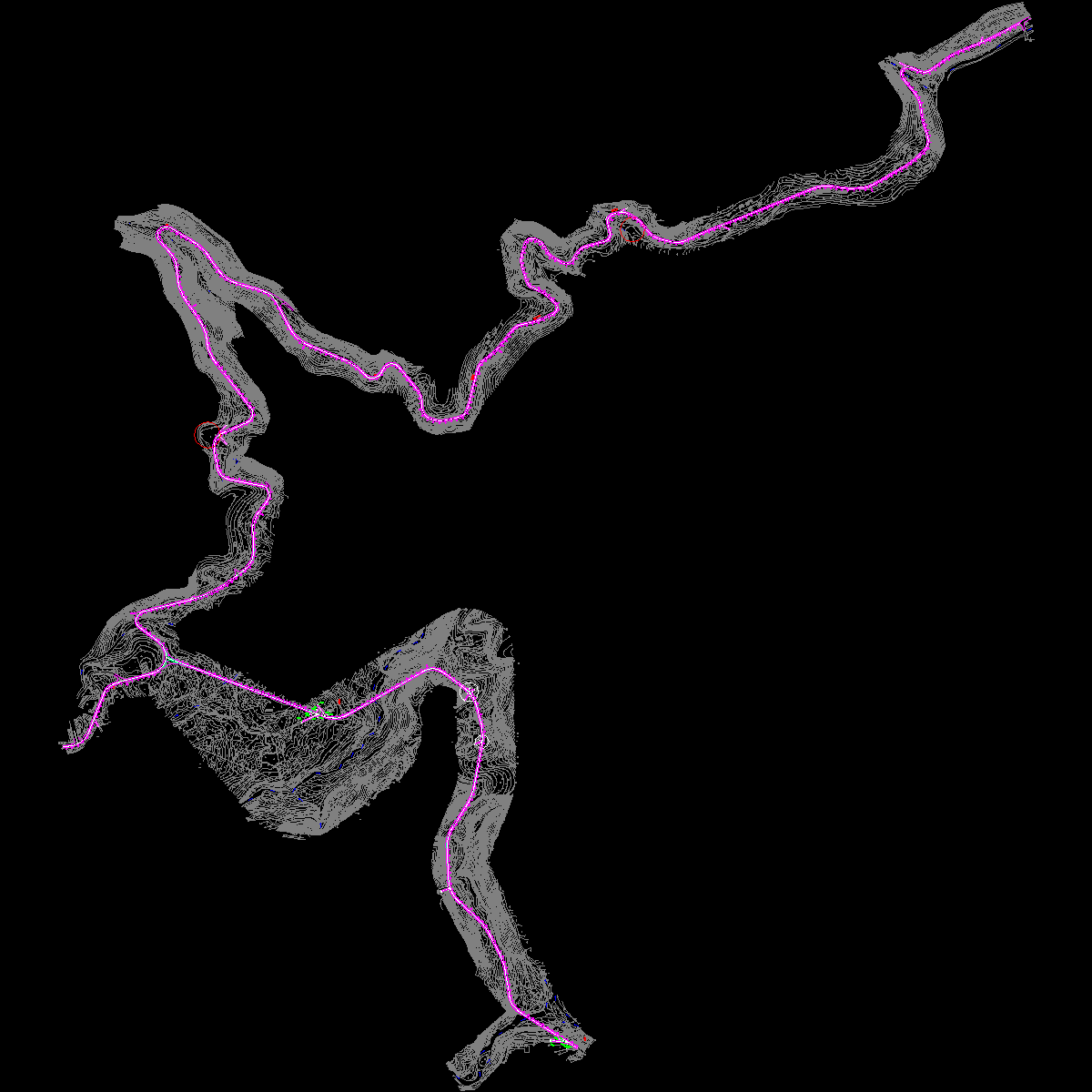

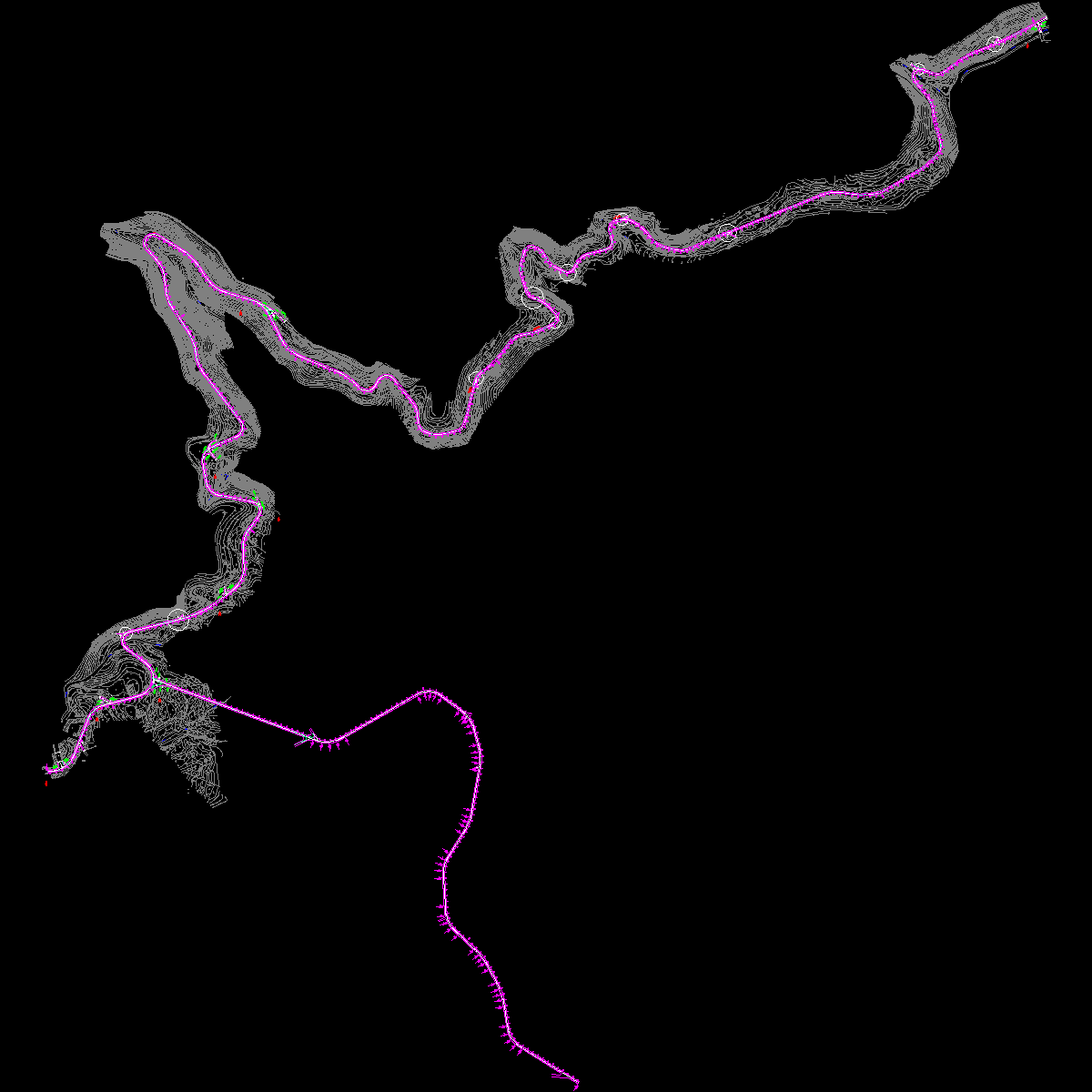

资料概况：该资料项目路线总长9.993778km，其中A段路线全长7.347844km，B段路线2.645934km。为了更好地解决与附近公路的连接，完善交通，充分利用该项目带动路线两侧地方经济发展，A段路线共设计主要平交口有7处，与其他等外道路平交口18处；B段路线共设计主要平交口有2处，与其他等外道路平交口5处，其中主要交叉口均有进行平面交叉的渠化设计，其余平交均采用简单加铺转角，只计工程量，不做详细设计。
项目全线共有桥梁7座（包括现有桥梁），是全线重要的构筑物。考虑到桥梁处于山地，跨越沟谷、河流，首先考虑下部结构施工后的生态恢复，改善桥梁的外部视觉环境。对于桥台部分埋入边坡内，表面填土绿化，外部种植乔木、灌木进行遮蔽，使得桥台部分与两侧边坡平顺过渡。
旅游公路项目的天然建筑材料调查内容主要为水泥、钢材、石料、砂料、石灰、粉煤灰、施工用水调查。据本次调查发现本项目所需筑路材料在江津及中山镇周边均可购买，详见建筑材料调查分布图。
......
相关图片：
主线与等外公路交叉
平交口0.4m直管节
钢筋混凝土圆管设计图
钢筋混凝土圆管设计图1
美化绿化设计图
沿线筑路材料设计图
