煤场防尘环保技改工程结构设计CAD施工图纸(dwg)(7度抗震)(独立基础)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：排架
• 钢结构：桁架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：36m
• 抗震设防烈度：7度抗震
• 风压：0.4kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目为某煤场防尘环保技改工程，跨度为36m单跨 ，建筑结构形式为排架结构，屋面结构为桁架结构。
该资料包含：基础平面布置图，结构布置图，屋面构件 平面布置图 ，立面结构图，节点编号图，支撑构件编号图等
共10张图纸。

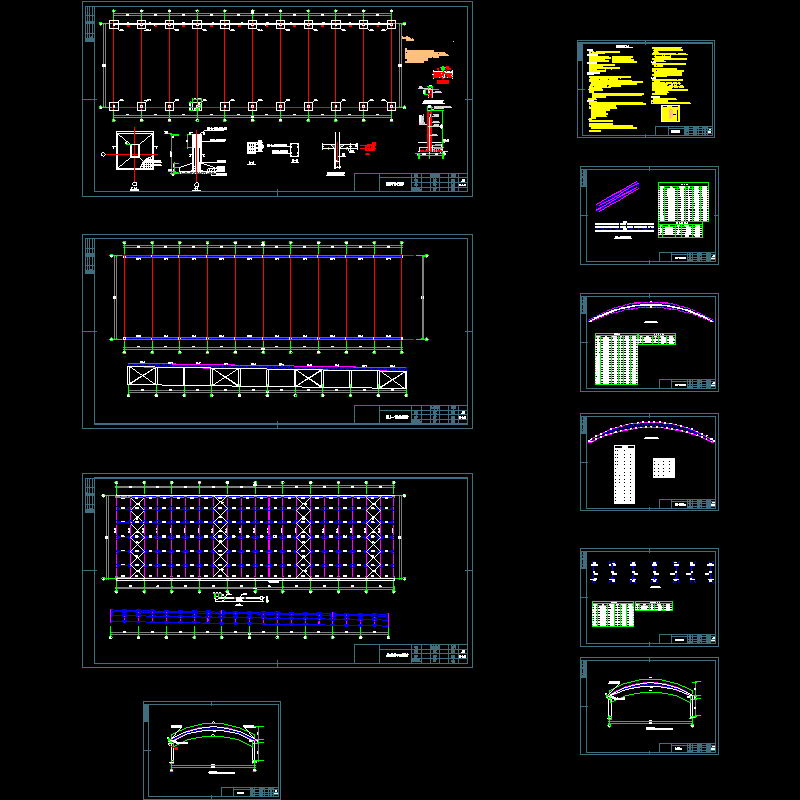

第 1 张图
