一份城市II级主干道安全岛结构设计节点CAD详图纸(道路路线)(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.道路等级:城市主干路Ⅱ级。 2.设计车速:40km/h。 3.道路设计荷载:标准轴载BZZ-100kN 4.路面结构:刚性路面结构 5.道路横坡:采用直线型路拱；车行道横坡1.5%,人行道横坡2.0% 6.道路设计年限：20年平面设计：道路路线全长1972.367米，平曲线设置3处，平曲线半径500米。道路红线宽40米，横断面布置采用三块板，其中车行道2×8米，两侧分隔带宽3米，非机动车道2×4.5米，人行道宽2×4.5米。

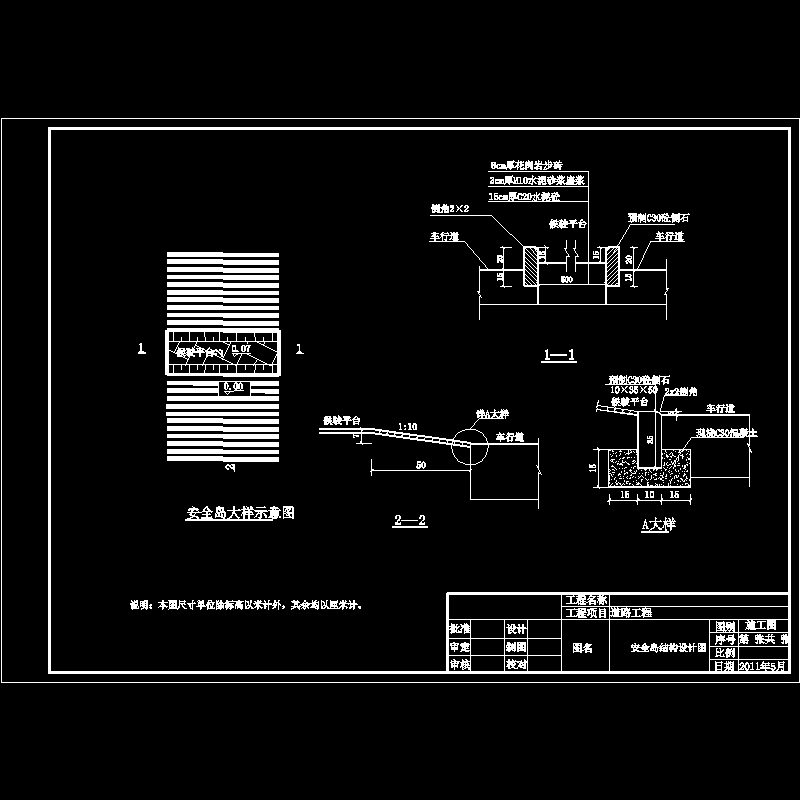

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
