城市主干道电气cad平面图

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 节点大样：线槽,线管,电缆,配电箱,其它
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：贵州

该附件为贵州某城市主干道电气及电力通信施工图，内容包括：照明及电力通信管综两部分。

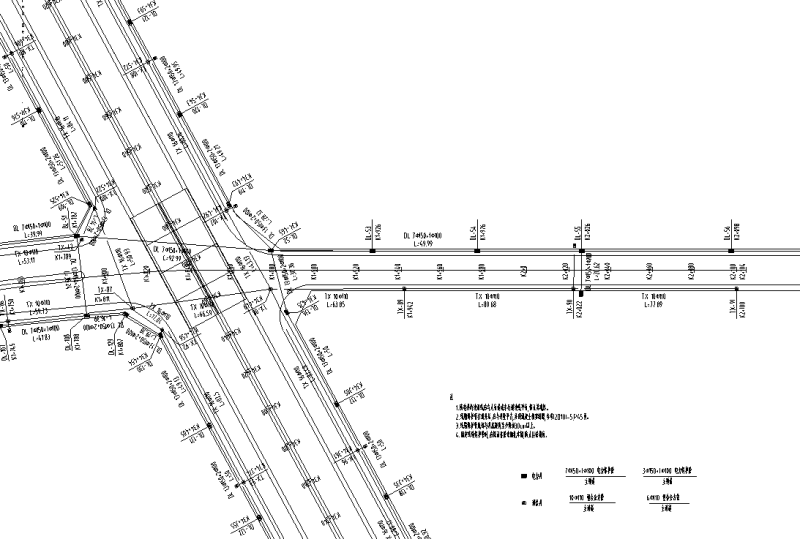

电力及通信平面图

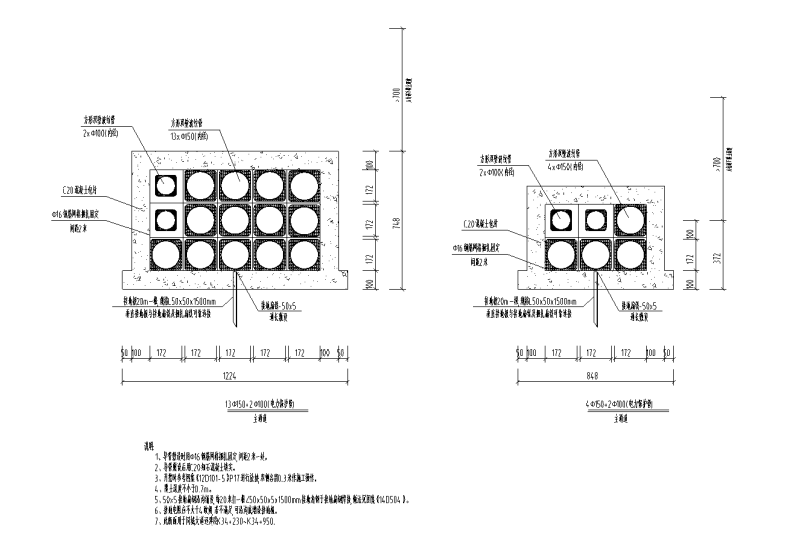

电力排管断面图

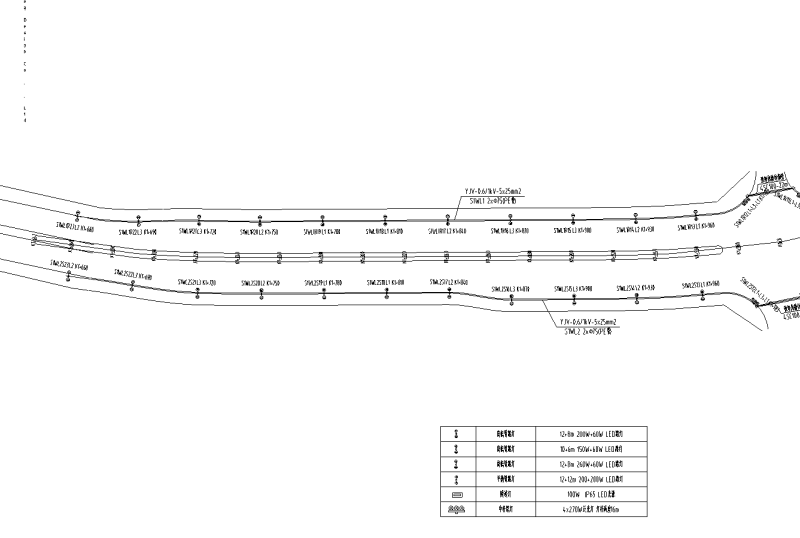

照明平面布置

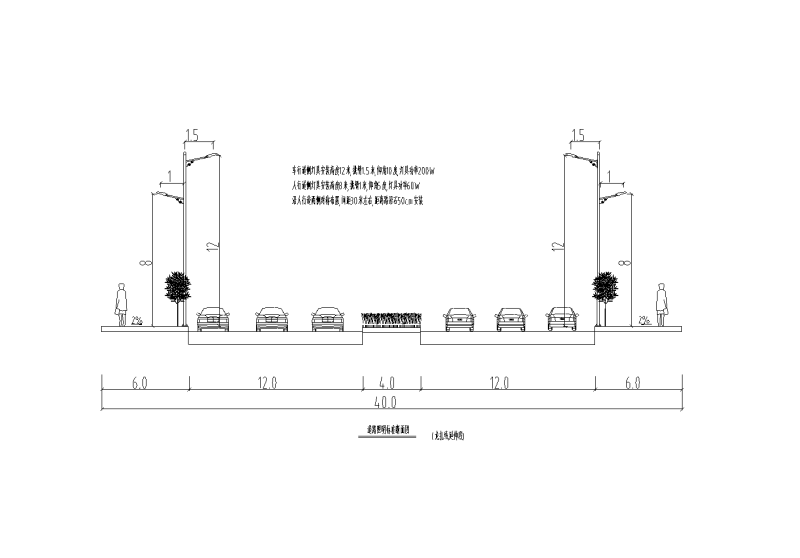

道路照明标准横断面

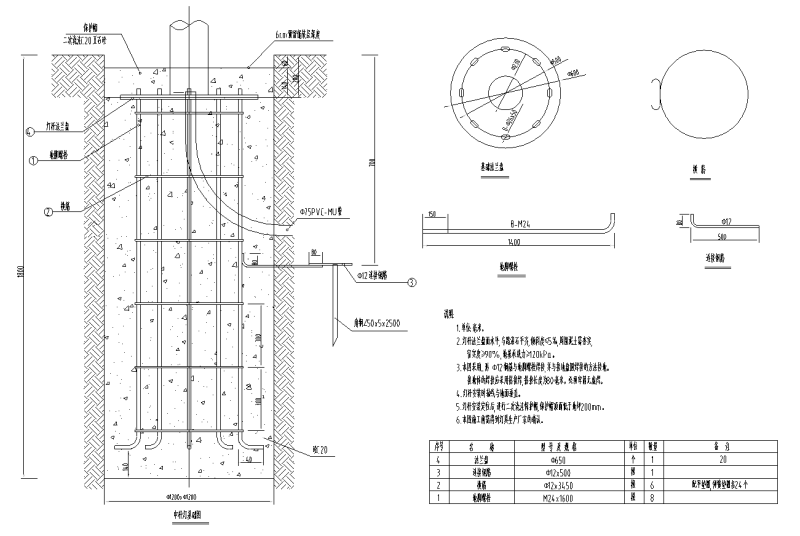

中杆灯基础图

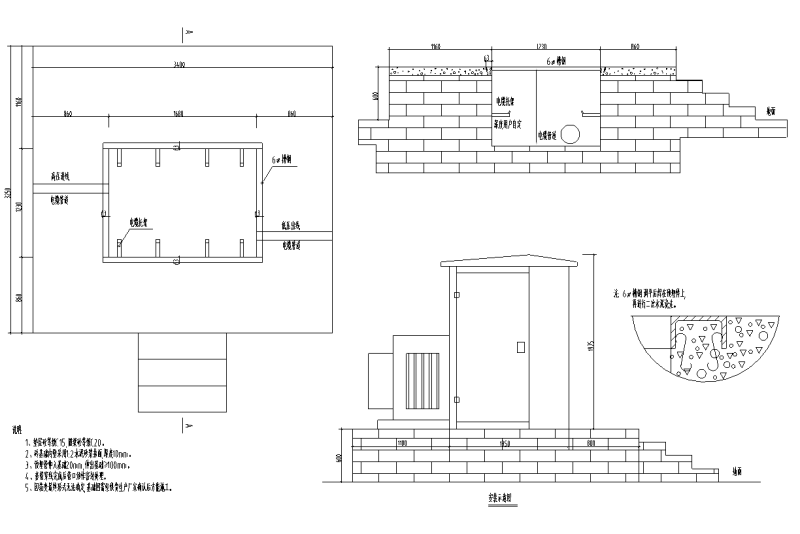

户外箱式变电站基础图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
