城市高层综合体项目电气施工图纸cad平面图

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：贵州
• 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全

设计总说明：1、工程名称：该项目为 贵州省城市高层综合体项目 电气施工图 2020 ；使用性质：住宅；设计规模：C5#、C6#栋；总建筑面积为：C5#:5098.78 平方米，地上面积C5#:5098.78平方米；总建筑面积为：C6#:5197.48平方米，地上面积C6#:5197.48平方米；建筑地面总高度 31.25米，层高3 米，最高层数10层，属于二类高层建筑。

2、设计范围：

1）10/0.4kV配、变电系统；2）0.38/0.22kV配电系统；3）应急发电系统；4）建筑物防雷、接地系统；5）公共区域照明系统；6）建筑绿色设计；7）电气消防各系统； 8、电气节能设计； 9、智能化各系统

部分图纸展示：

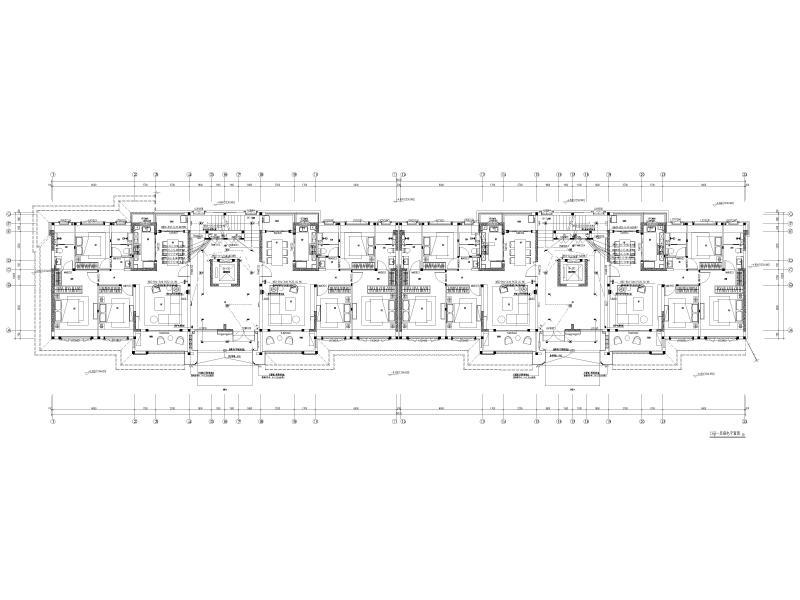

C5#一层强电平面图

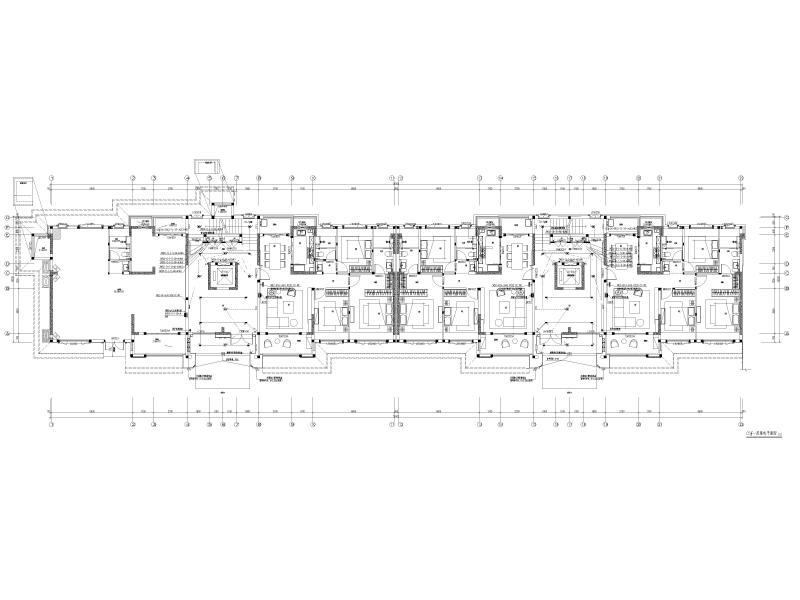

C6#一层强电平面图

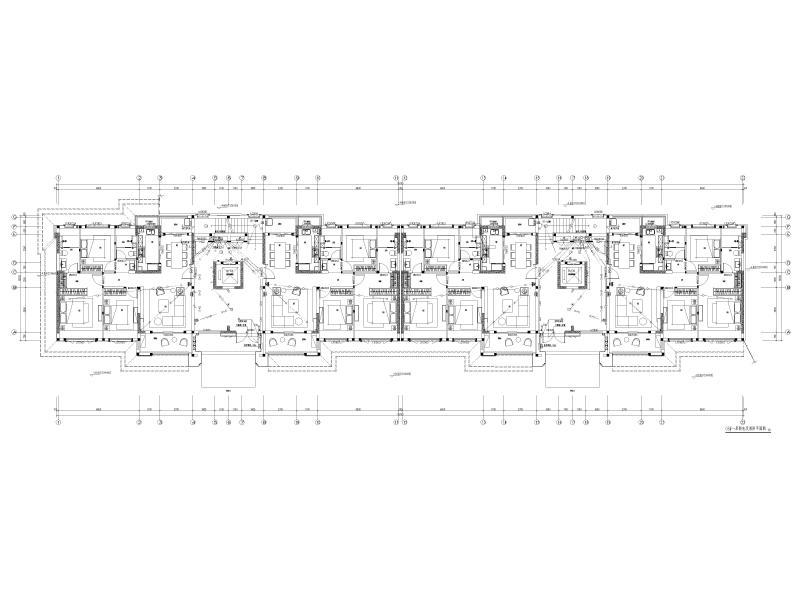

C6#一层弱电及消防平面图

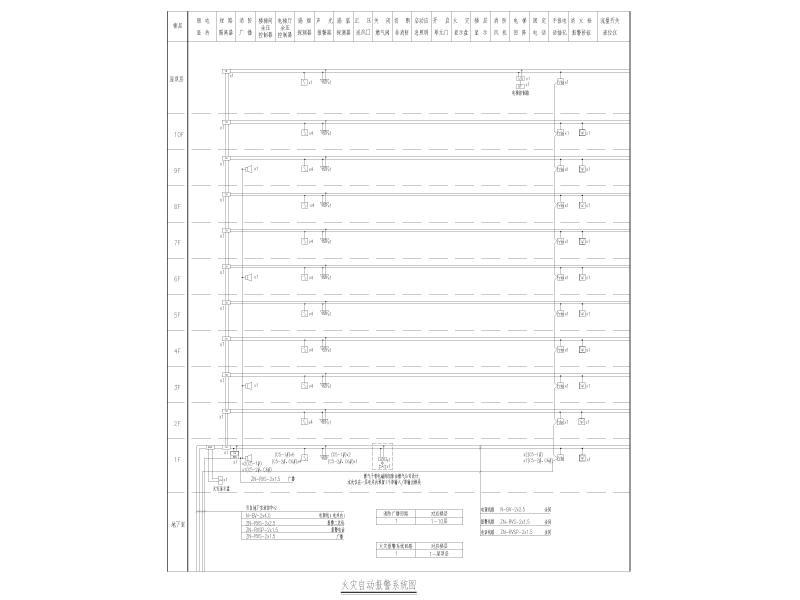

火灾自动报警系统图

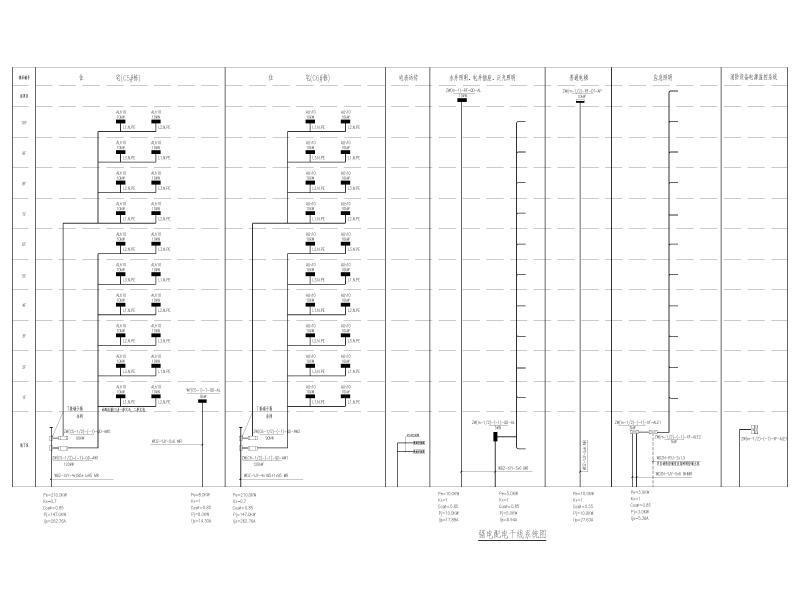

强电配电干线系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
