集中供暖项目电气施工图纸cad平面图及系统图

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-C-S
• 项目所在地：贵州
• 强电设计：供配电系统,配变电所

设计总说明：1、项目概要：该项目为 贵州省集中供暖项目 电气施工图 2020 ；本项目是锅炉房及换热站的动力配电、自控仪表设计。其中，锅炉房是单层建筑，内放置两台10.5MW的燃气热水锅炉、三台一网热水循环泵和两台除氧水泵，两台燃气热水锅炉根据工艺要求各配备一台37KW的电动机供给鼓风机，三台一网热水循环泵各配备一台4KW的电动机，两台除氧水泵各配备一台1.5KW的电动机；A1换热站内放置一套换热机组及其辅机设备，换热机组内含两台采暖循环泵和两台采暖补水泵，两台采暖循环泵根据工艺要求各配备一台55KW的电动机，两台采暖补水泵各配备一台5.5KW的电动机；A2换热站内放置一套换热机组及其辅机设备，换热机组内含两台采暖循环泵和两台采暖补水泵，两台采暖循环泵根据工艺要求各配备一台55KW的电动机，两台采暖补水泵各配备一台5.5KW的电动机。

2、设计范围：本次电气设计主要为锅炉房及换热站采暖系统相关动力设备的电力配电及其自控仪表设计。

部分图纸展示：

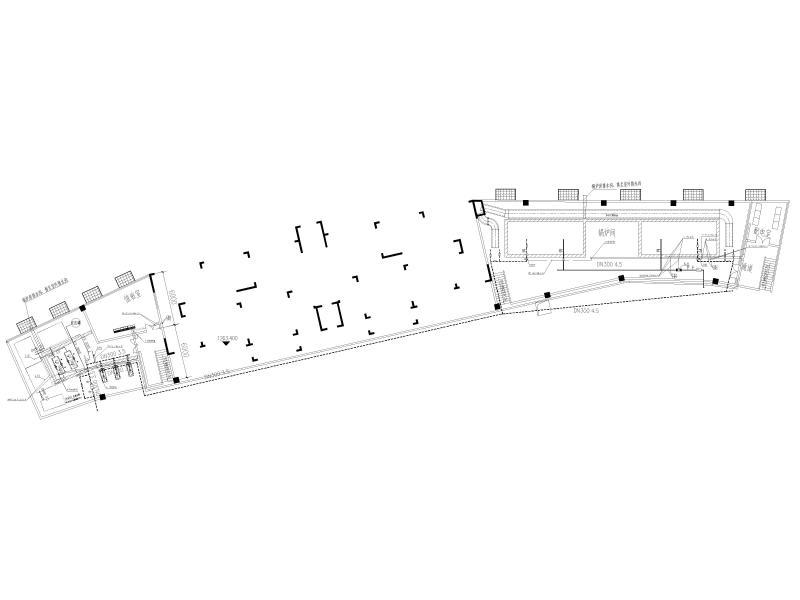

锅炉房自控仪表电缆敷设平面图

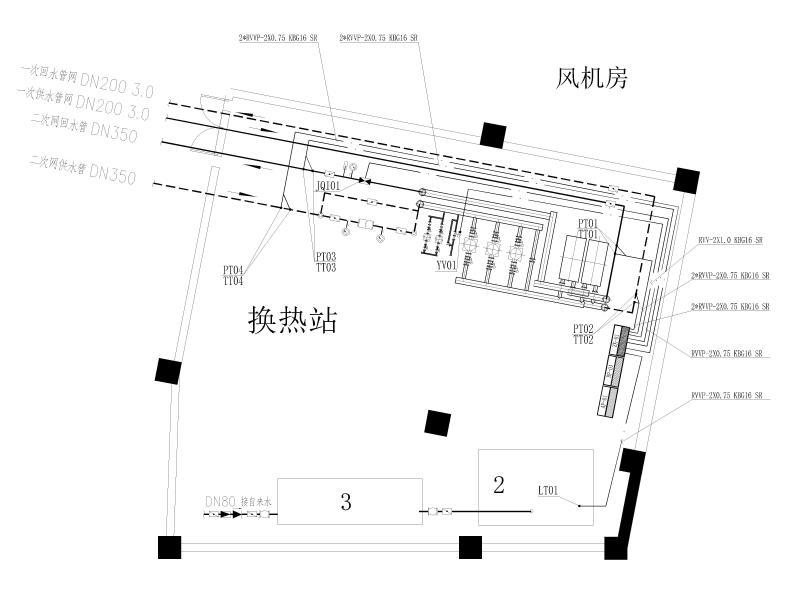

换热站自控仪表电缆敷设平面图

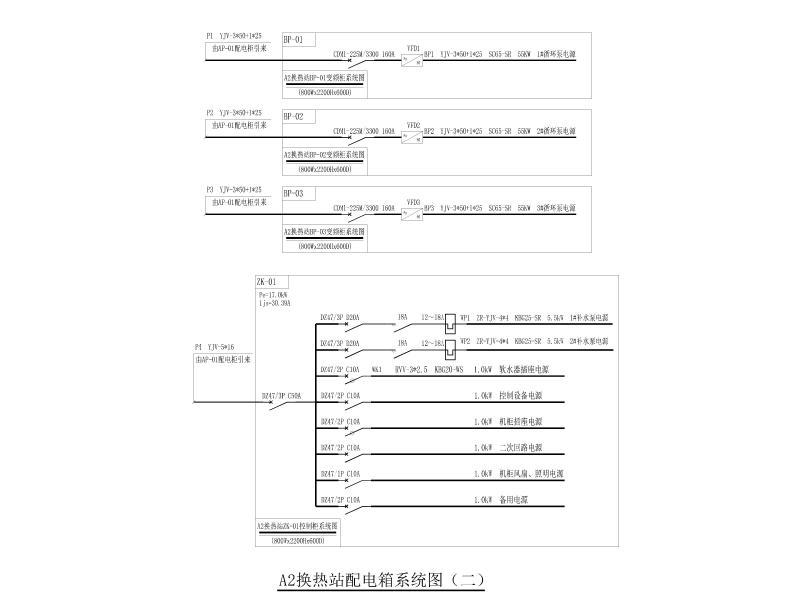

A2换热站配电箱系统图（二）

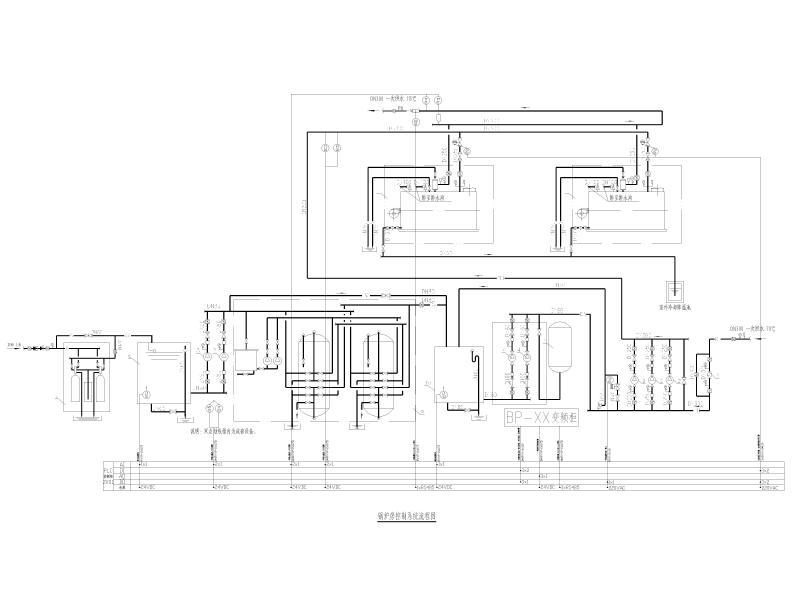

锅炉房控制系统流程图

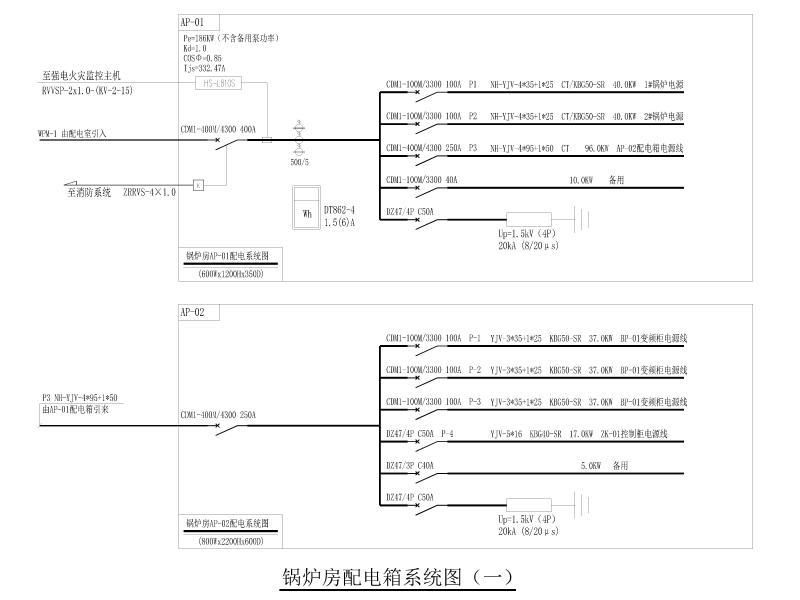

锅炉房配电箱系统图（一）

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
