3层宿舍楼采暖平面图（总共5页CAD图纸）(供暖系统)(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料采暖温度为 18°C，热媒为 95-70°C热水.Q1=74.6KW R1=1.0KPa。管网布置:供暖系统采用上供中回单管串联式系统。系统采用铸铁柱翼 760 内腔无砂型散热器，散热量 139W/片（△t=64.5°C），散热器最高工作压力为 0.5MPa。

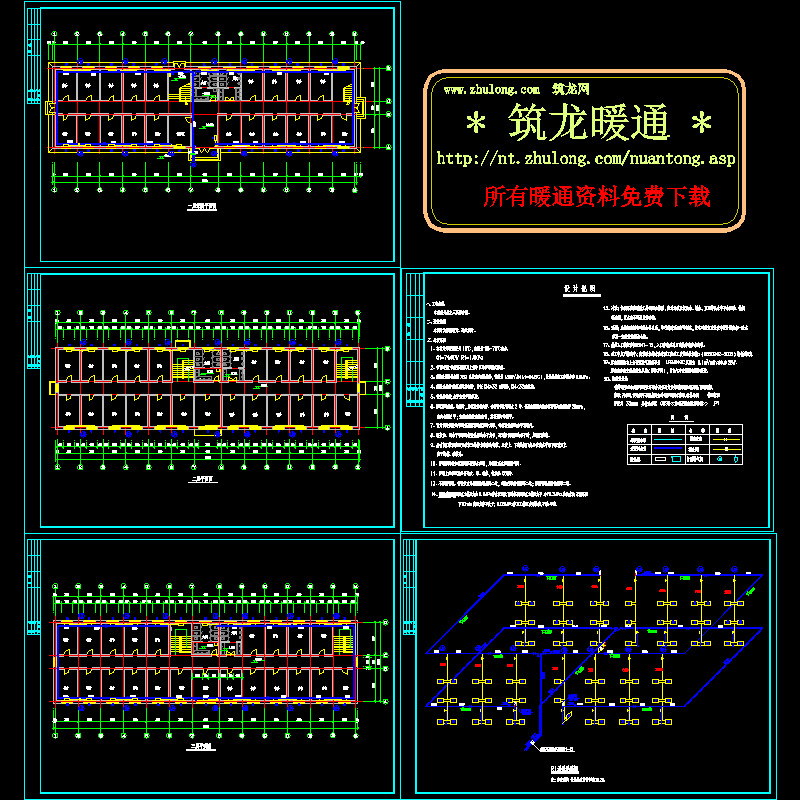

第 1 张图
