6层住宅楼采暖图（总共9页CAD图纸）(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该楼为框架结构住宅，地上部分是 6层住宅，半地下室及地下室是车库、网点等。该项目采用热水机械循环间歇供暖，热源来自小区锅炉房。采暖用热媒为 95°C/70°C热水。系统定压由锅炉房统一考虑。住宅的采暖系统采用分户计量系统,系统竖向为下供下回双管异程形式。立管及各户计量控制装置均设在楼梯间的水暖管井内。公建的采暖系统采用下供下回单管同程系统。

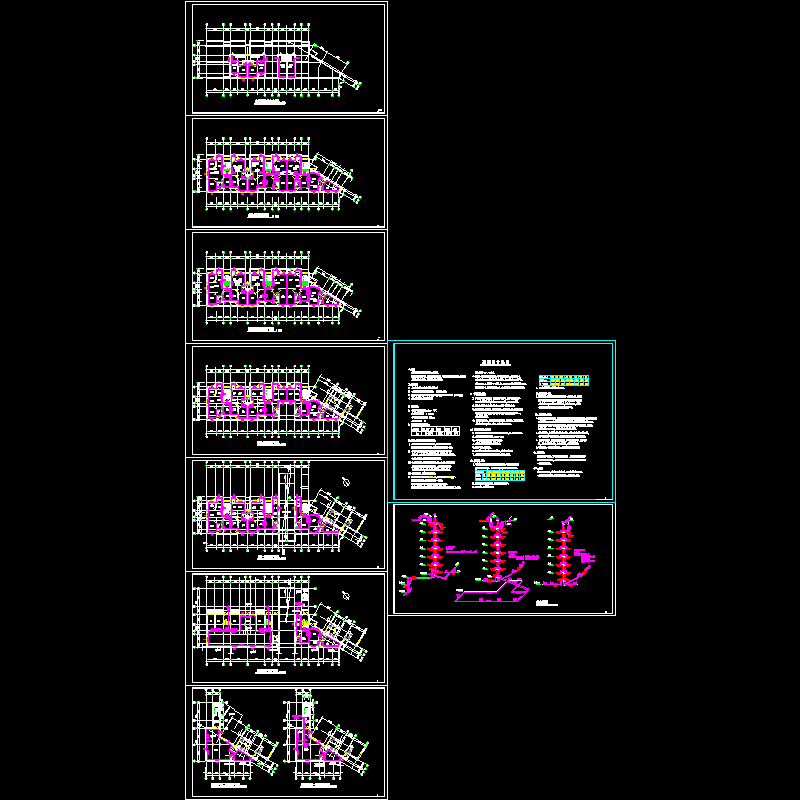

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
