大数据园区综合体给排水施工图纸cad平面图

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：25
• 项目所在地：贵州

项目概要：该项目为 贵州省 大数据园区综合体 给排水施工图 ； 建筑性质：住宅；设计规模：03-11号楼地上总建筑设计面积：20791.50平方米。地下有二层地下停车库，地下总建筑设计面积：70952.32平方米；建筑地面总高度78.10m，最高层数26层；居住建筑所属气候分区：温和A区；建筑耐火等级：地上为一级，地下室为一级；人防工程等级：核6级，人防设置在负二层地下室；抗震设防烈度：6度；设计使用年限：50年；主要结构类型：住宅剪力墙结构；该项目建筑屋面防水等级为一级，地下室防水等级为二级(变配电、电气用房及地下室种植顶板防水等级为一级)，地下室顶板防水等级为一级。

设计范围：该资料范围在地块红线以内单体建筑的室内给排水及消防设计。

部分图纸展示：

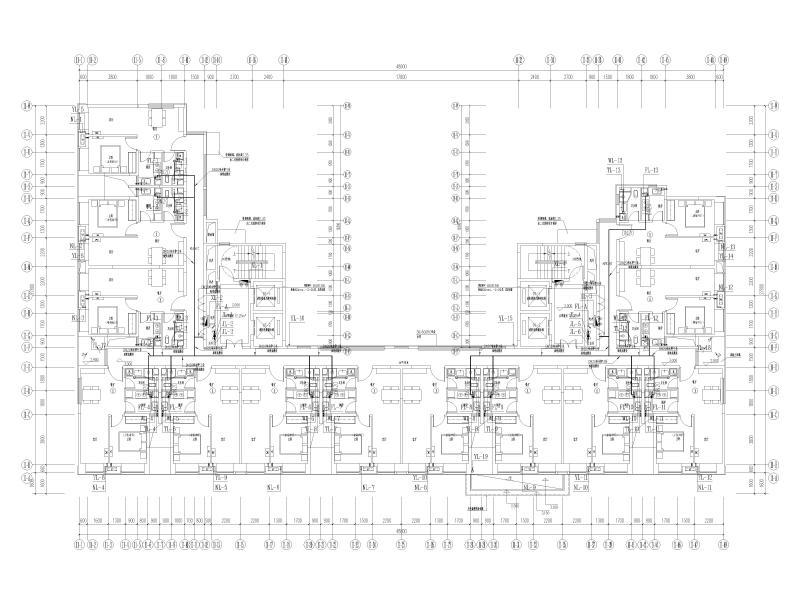

03-11号楼二层给排水平面图

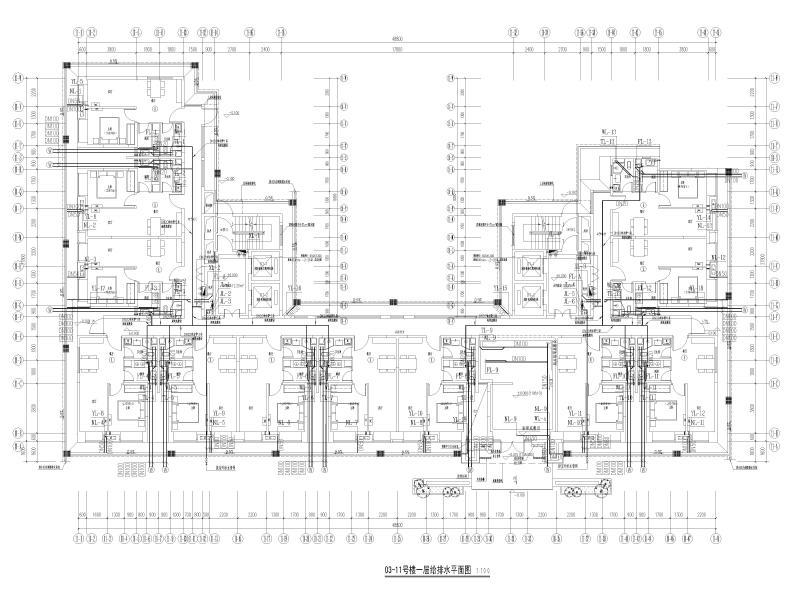

03-11号楼一层给排水平面图

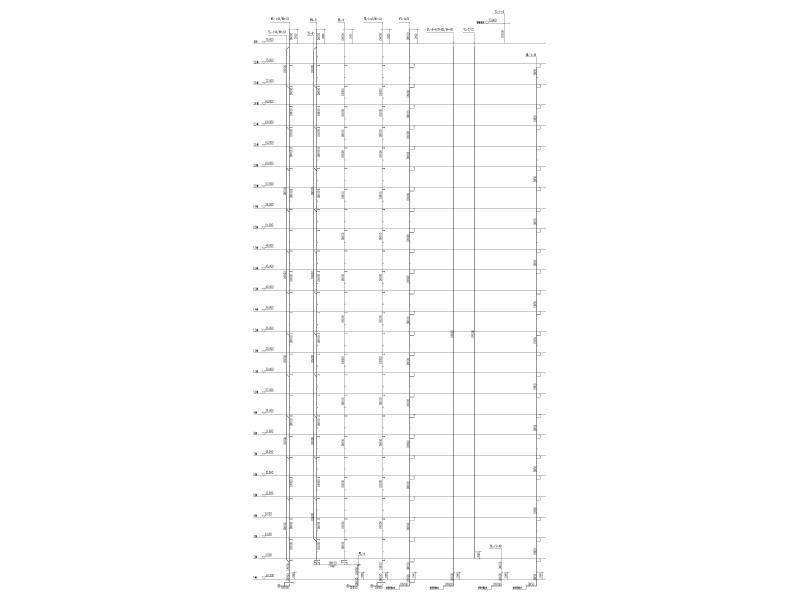

排水原理图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
