一份山区公路转体拱桥施工设计dwg格式CAD图纸

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准及规范 　　1、桥面宽度：净7 2×0.75米人行道； 　　2、设计荷载：汽车-20级，挂车-100； 　　3、设计洪水频率：1/100； 　　4、桥面纵坡：±0％； 　　5、设计规范及规程 　　①公路工程技术标准（JTJ01—97） 　　②公路桥涵设计通用规范（JTJ021—89） 　　③公路钢筋砼及预应力砼桥涵设计规范（JTJ023—85） 　　④公路桥涵地基与基础设计规范（JTJ024—85） 　　⑤公路桥位勘测设计规程（JTJ062—91） 　　⑥公路工程抗震设计规范（JTJ004—89） 　　⑦公路桥涵施工技术规范（JTJ041—2000） 　　三、项目概况 　　原有***一号桥是一座净跨12m的石拱桥，老桥桥面标高375.000m。***水库建成蓄水后的设计水位是400.000m。新建的***一号桥桥面标高由两岸路线标高控制，为432.25，可以满足Ⅵ级航道通航要求。由于桥位处为56m深的陡峭峡谷，决定采用转体方法施工。 　　 　　①、②号桥台下盘基础配筋图 　　拱铰构造配筋图 　　拱片骨架钢筋接头和弯折图 　　拱片模板图 　　横隔板构造配筋图 　　桥台磨心、磨盖构造配筋图 　　桥台上盘磨盖倒锥体、保险墩配筋图 　　桥台上转盘和背墙配筋图 　　桥台下盘基础、上转盘和背墙构造图 　　转动体系构造图 　　总体布置图

第 1 张图

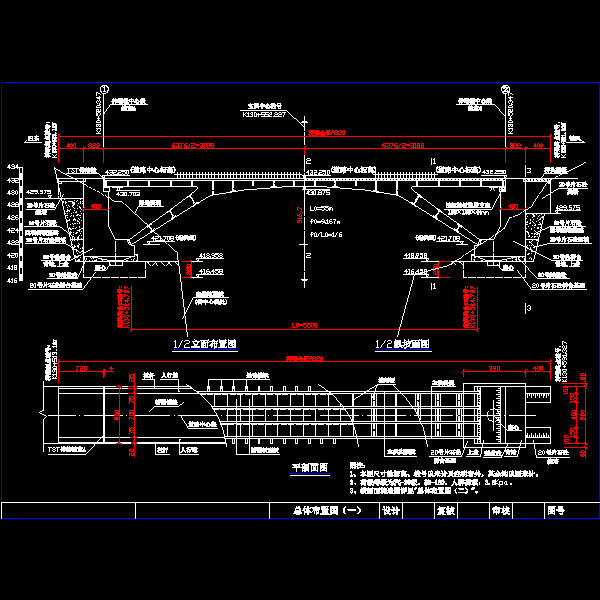

第 2 张图

第 3 张图

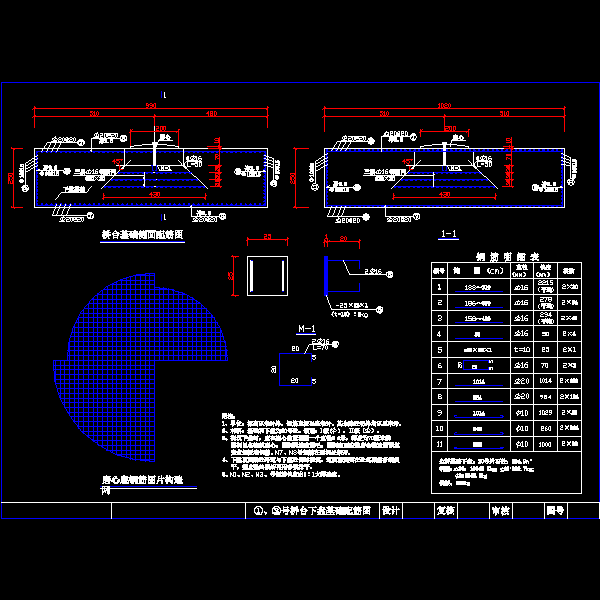

第 4 张图

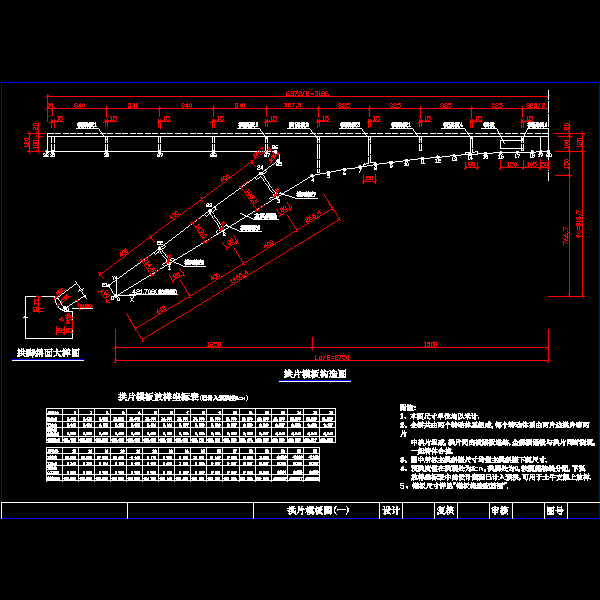

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
