一份高速公路山区悬索桥桥型总体布置节点CAD详图纸设计(地震力)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

根据锚碇分块施工的特点，施工期间分块计算各块前后的基底应力；后浇段完成后，锚碇形成整体，回填土、压重、主缆拉力由锚碇整体承担。正常荷载下分以下三个工况计算基底压应力：
1.锚块、支墩基础各自施工完成
2.后浇段施工，完成回填、压重并施加恒载缆力（成桥状态）
3.常荷载最大缆力
地震力作用下分以下2个工况计算基底压应力：
4.竖向向下地震力 水平向锚后地震力 （恒载缆力-地震缆力）
5.竖向向上地震力 水平向锚前地震力 （恒载缆力 地震缆力）

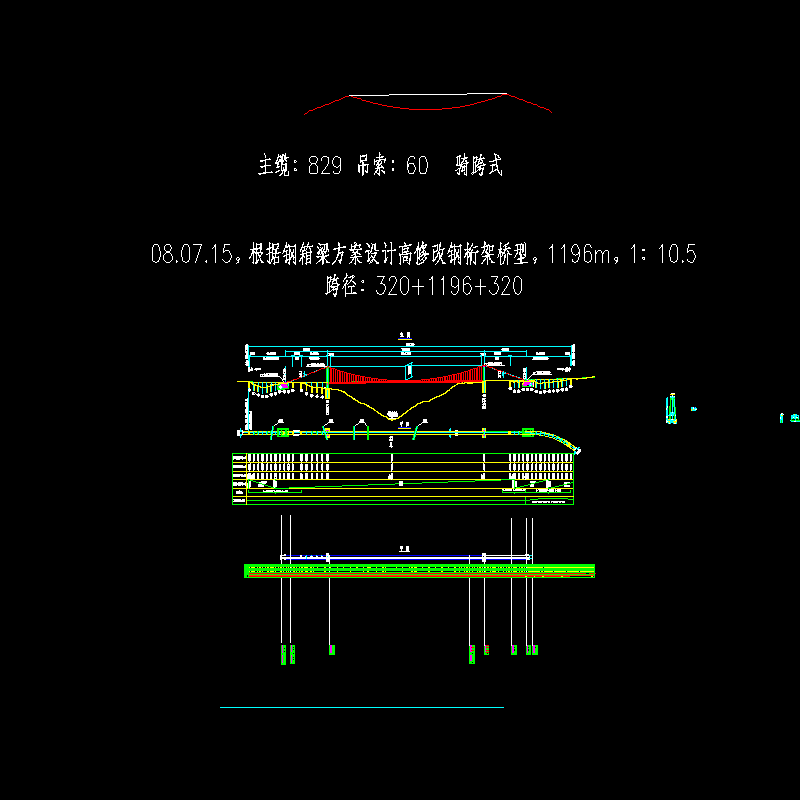

高速公路山区悬索桥钢桁架桥型总体布置节点详图设计.dwg

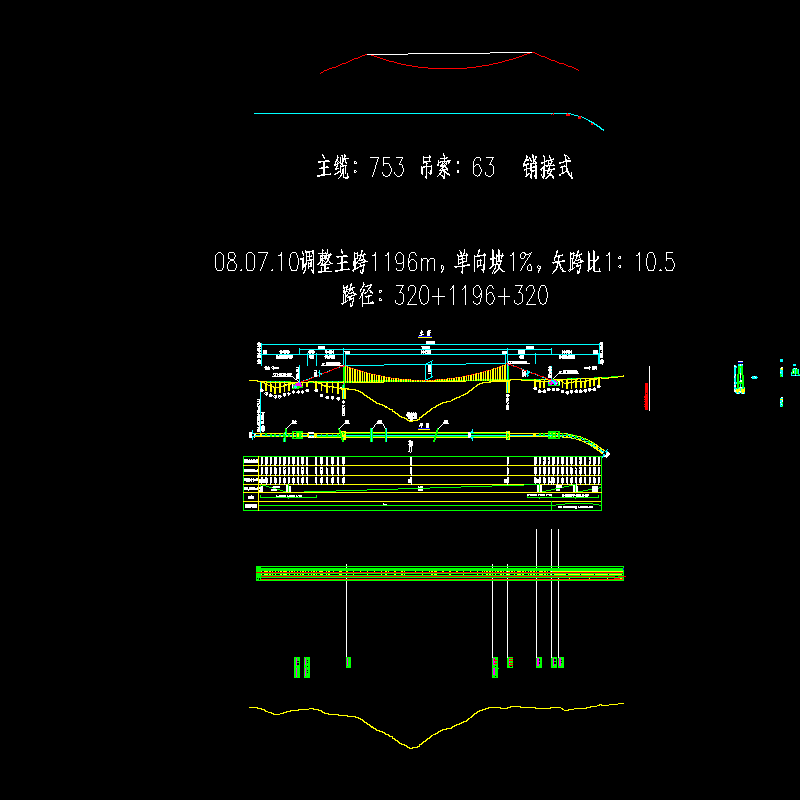

高速公路山区悬索桥钢箱梁桥型总体布置节点详图设计.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
