11325平米12层商住楼采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计面积：11325平方米
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
附件详情
该项目为为十二层的二类高层住宅建筑，一、二层为小商铺，层高为3.9m，三层及三层以上为住宅，层高30.0m，屋顶设水箱间，总高为37.80m，建筑总面积为：11325m2；该项目热源来自集中供热锅炉房，热媒为95/70°C低温热水,采暖系统定压、膨胀及补水由供热站解决。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

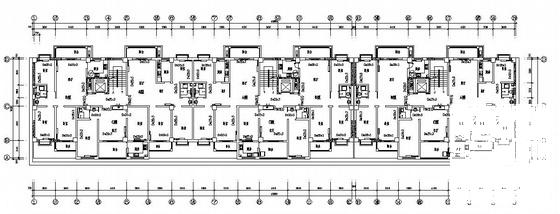

商住楼施工图 - 1 -
商住楼施工图 - 2
以上是部分截图，请下载附件后查看完整高清内容
