47008平米9层综合办公楼空调通风CAD图纸
- CAD版本：CAD2000
- 参考图纸：37张
- 建筑设计面积：47008平方米
- 建筑地上层数：9层
- 建筑地下层数：1层
附件详情
该项目为一栋高级办公楼，总建筑面积为47008m2，总高层屋面，膨胀水箱设在屋面层。
空调设计：采用集中制冷，双水管的中央空调系统，总计算冷负荷6364kW.一层的大金工实验室、报告厅采用低度39.85m。地下一层为设备房及管道廊，地上九层为实验室及办公室，冷冻机房位于地下一层。冷却塔设在九速全空气系统。小金工实验室、各电梯厅，报告厅的休息厅等小房间采用风机盘管加新风系统。大金工实验室采用带转轮热回收的空调机组
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

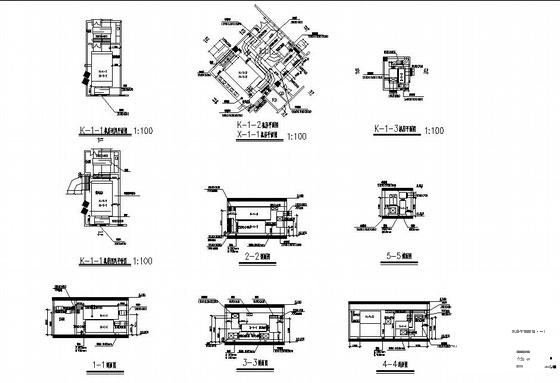

综合办公楼空调 - 1 -

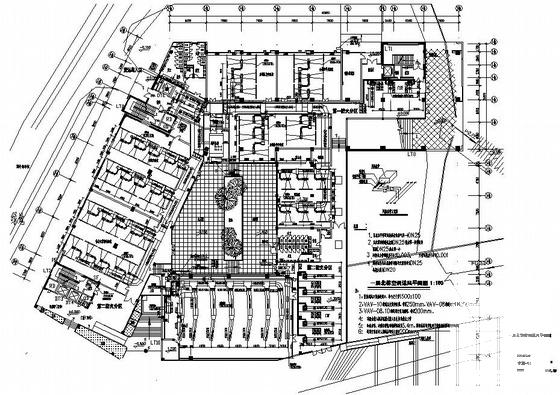

综合办公楼空调 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：6.22 MB
- 收藏次数：0
-
文件名称：
附件-995858767996886876095.rar
综合办公楼空调下载
