23398平米20层广场综合办公楼空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23398平方米
  • 建筑地上层数:20层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计内容:空调,通风,防排烟,人防,其它
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,同程式,闭式
  • 节点大样:风机盘管

附件详情

该项目为某广场综合办公楼。总建筑面积为23398平方米,建筑高度为74.05米。空调夏季由冷水机组提供7°C~12°C冷水,冬季由换热站提供60~50℃热水。夏季设计冷负荷为1320KW,冬季热负荷为1100KW。本建筑采用集中空调系统。末端采用风机盘管的空调方式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

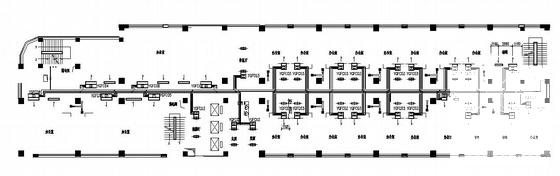

  • 综合办公楼施工图 - 1
    综合办公楼施工图 - 1

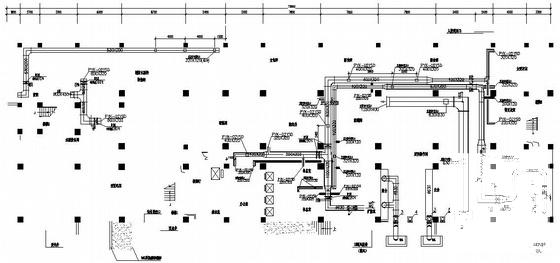

  • 综合办公楼施工图 - 2
    综合办公楼施工图 - 2

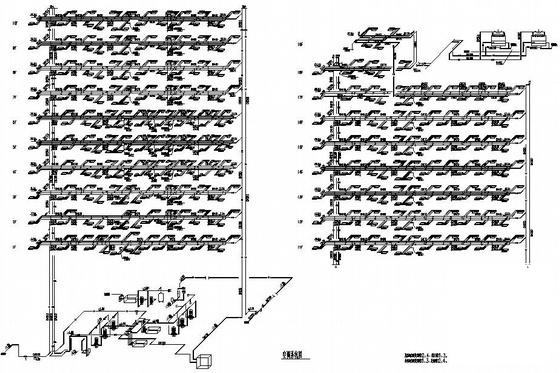

  • 综合办公楼施工图 - 3
    综合办公楼施工图 - 3

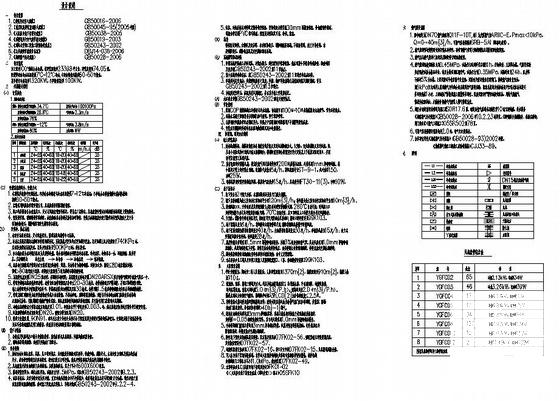

  • 综合办公楼施工图 - 4
    综合办公楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
