32710平米3层客运站建筑空调通风及防排烟系统设计施工CAD大样图

一、项目概要：

该项目位于浙江省，是一个多层客运站交通建筑，地上3层，地下1层，地上总建筑设计面积：14504平方米,地下总建筑设计面积：11305.6平方米,人防面积6900平方米，总高度17.7米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，通风空调吊顶平面图，空调配管吊顶平面图，空调通风平面图，机房 剖面图 ，系统流程图，留洞平面图，人防节点大样，平时通风平面图，战时通风 平面图 ，通风流程图，人防口部大样图等...

二、空调系统：

1.冷热源：采用多联式空调系统(VRF空调系统）...

2.风系统：候车大厅大空间区域采用天花板内置高静压风管机，空调送风口选用圆形旋流风口，该风口能有效解决高大空间冬、夏季气流组织的切换，避免普通风口在高大空间送风效果差、射程短、温度不均等问题；站务办公室、会议室等房间，根据房间空间大小形状，室内机分别选用中静压风管式、环绕气流嵌入式、双向气流嵌入式室内机；候车大厅、站务办公室、会议室等新风均采用独立新风系统，室外新鲜空气经全新风处理机组过滤、冷却（或加热）送入室内;全新风处理机组设置在新风机房内...

三、通风防排烟系统：

通风系统：

1、卫生间、吸烟室、开水间设置机械排风，每小时换气次数不小于10次，采用天花板管道式排气扇。

2、一层候车大厅、售票厅、出站门厅、二层大空间商业设置机械排风，排风与排烟合用风机，每小时换气次数不小于3次，风机设在独立机房内...

防排烟系统：

1、封闭楼梯间均采用自然排烟，自然排烟口有效自然排烟面积均大于2平方米。

2、候车大厅、售票厅、出站门厅、二层大空间商业设置机械排烟系统。每个防烟分区的面积不大于500平方米,排烟风机的风量按最大防烟分区面积每平方不小于120CMH计算,排烟与排风合用风机。补风系统采用自然补风...

四、节能环保设计：

该项目采用多联式热泵型空调系统，空调系统和新风系统分层分区设置，可以实现每层各区域单独控制，以利于节能...

五、人防设计 （详见设计施工说明）...

图纸展示：

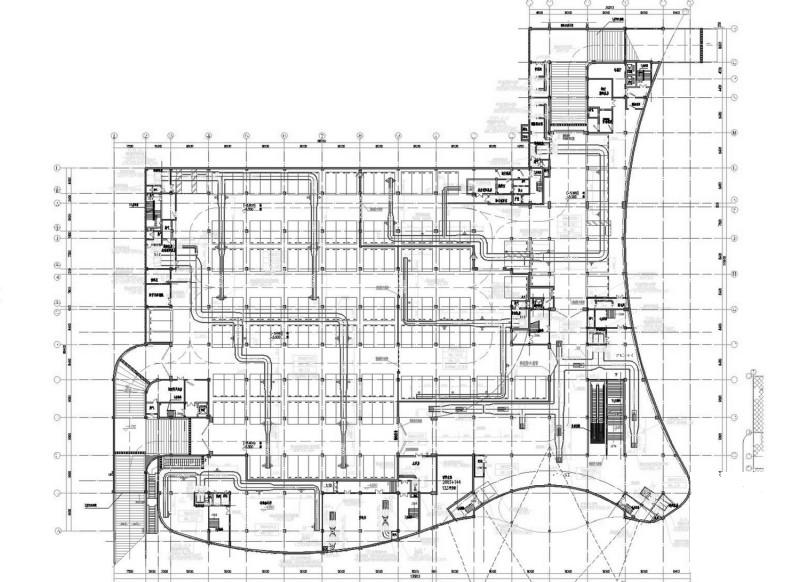

A区一层-空调配管吊顶平面图

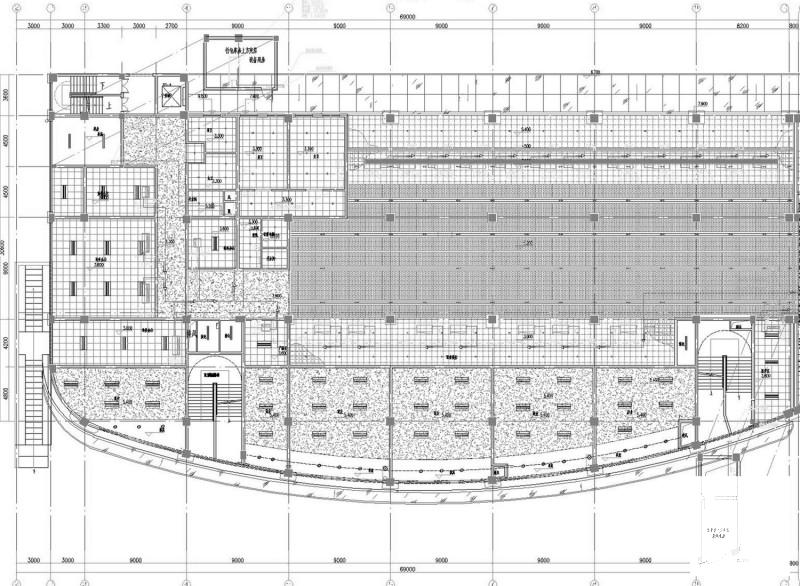

地下一层平时通风平面图

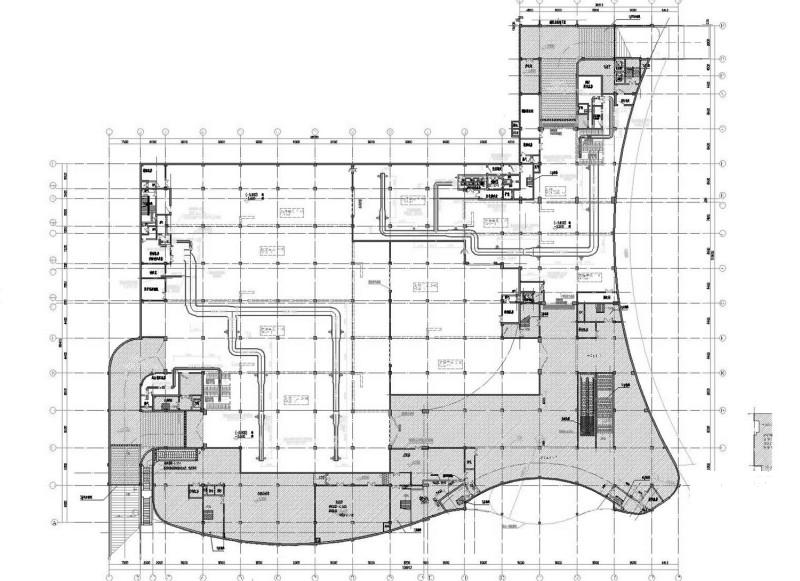

地下一层战时通风平面图

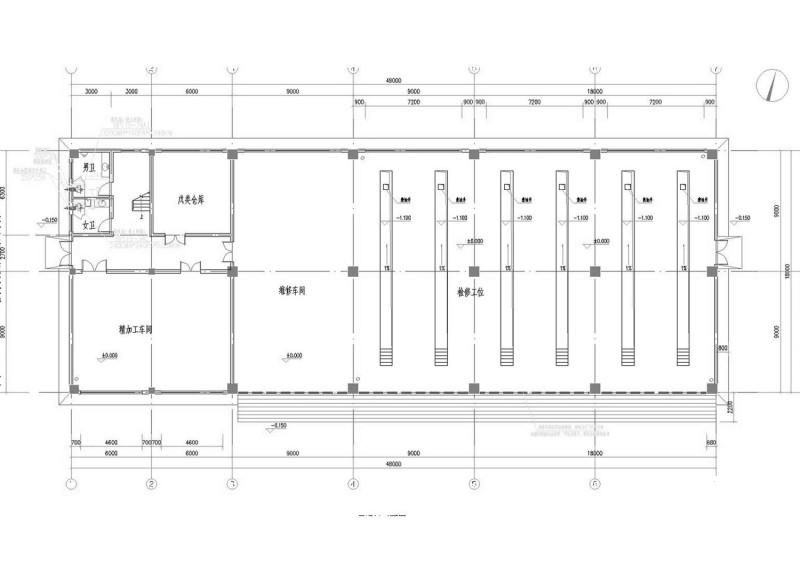

停保中心一层通风平面图

系统流程图

A区一层-通风空调吊顶平面图
