18960平米5层城市展览馆空调通风系统设计施工CAD大样图

一、项目概要：

该项目位于浙江省，是一个多层城市展览馆建筑项目，地上5层，地下1层，总建筑面积约18960.2平方米。主要功能包括：展厅、办公、会议、餐厅等。展厅部分共三层，办公楼部分5层，地下一层为地下车库。属多层建筑。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，室外地埋管换热器设计施工说明，机房系统图，大样图，空调机房平面布置图，空调水管平面图，室外埋管 平面布置图 ，空调立管系统图，空调风管平面图等...

二、空调系统：

1.冷热源：采用水源螺杆热泵机组，土壤源热泵机组...

2.风系统：采用一次回风双风机定风量全空气空调系统，上送上回...

3.水系统：空调冷冻水系统为一次泵变流量系统，总供回水管上加设旁通管，空调末端为变流量系统，两管制、异程式系统形式...

图纸展示：

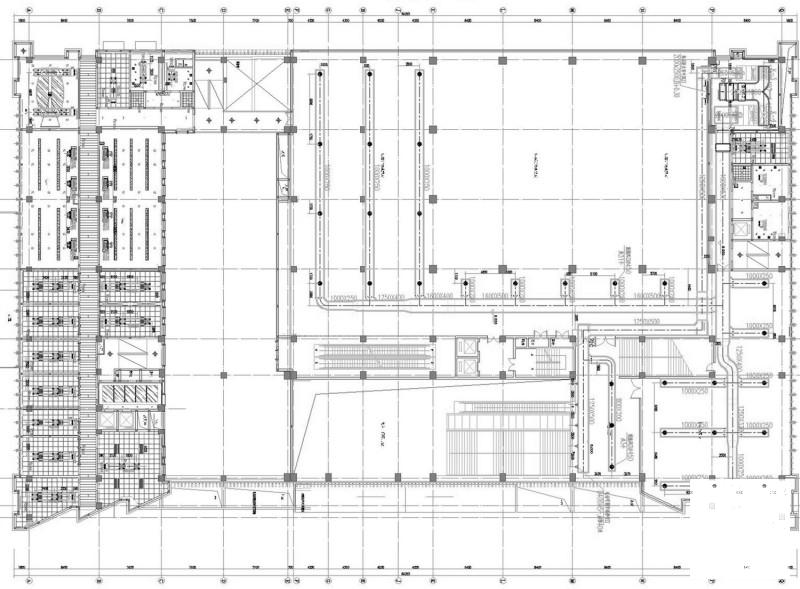

首层空调风管平面图

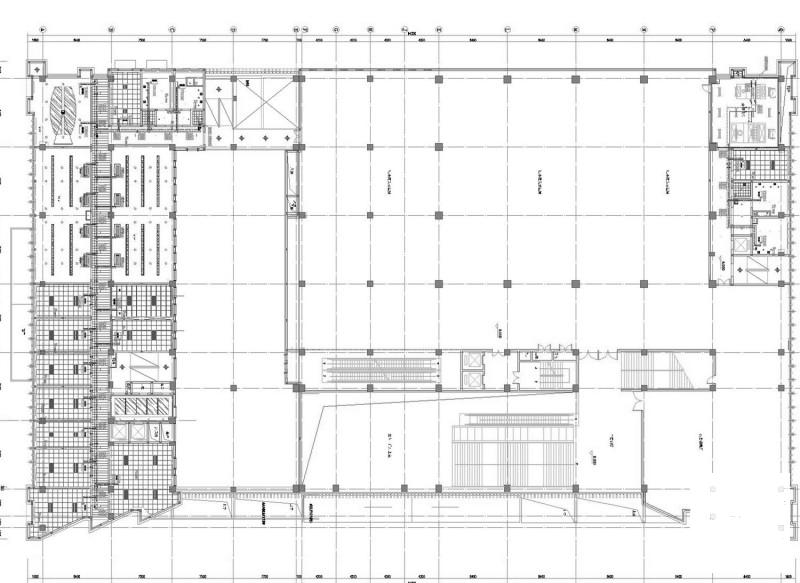

首层空调水管平面图

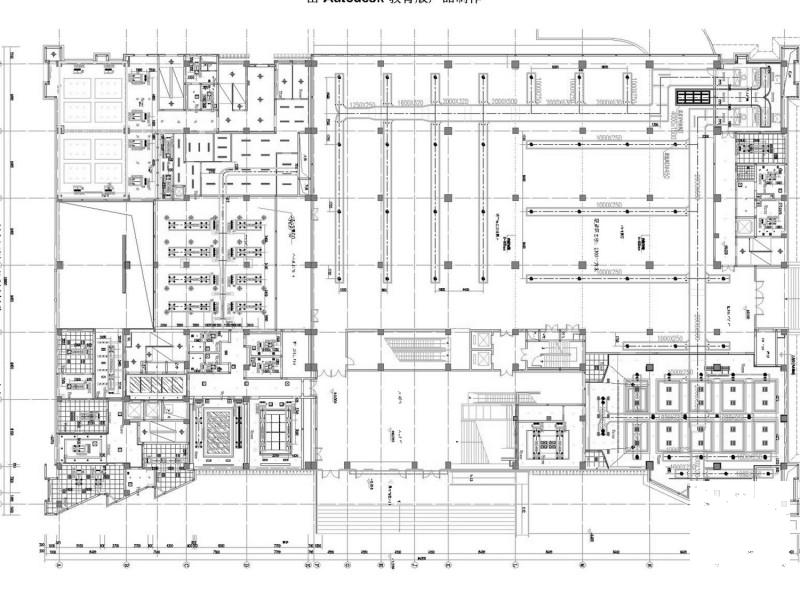

二层空调风管平面图

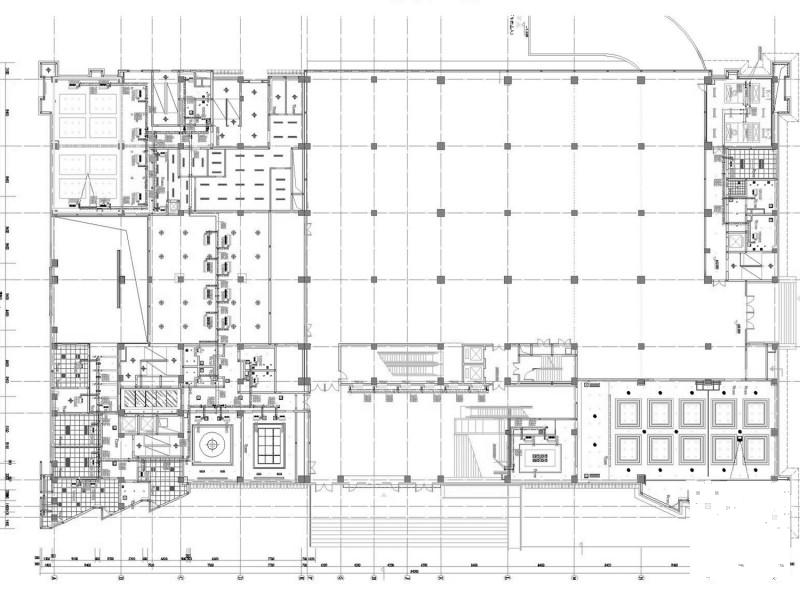

二层空调水管平面图

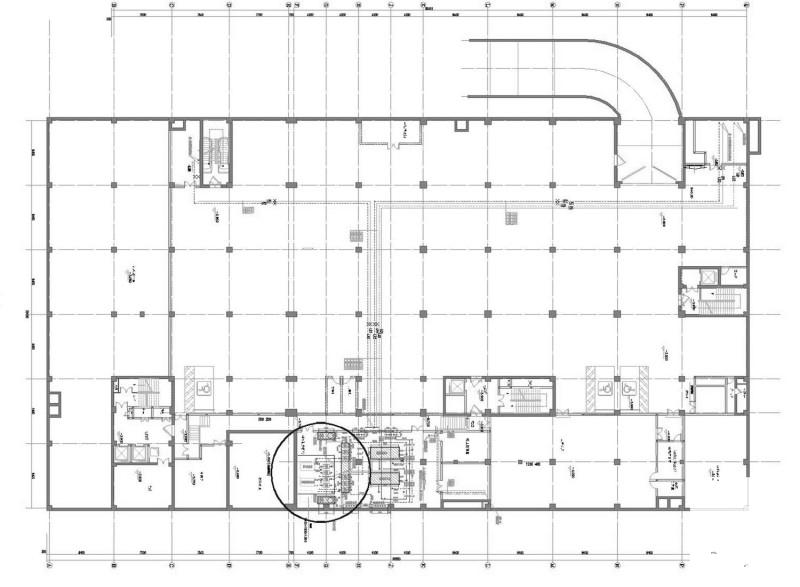

地下一层空调水管平面图，空调机房平面布置图

展示馆门厅地暖平面图
