城市地下轨道交通空调通风系统设计施工CAD大样图

附件详情

该项目位于湖南省，是一个城市地下轨道交通建筑，地下3层，建筑面积9264.62平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，车站总平面图，隧道通风系统图，大系统系统图，大系统平面图，小系统系统图，小系统平面图，水系统原理图，备用空调原理图，水系统平面图，备用空调平面图，剖面图，冷却塔安装平面图，车站设备基础、孔洞平面图，风管及水管防火封堵详图，防火阀安装大样图，风管/水管支吊架安装大样图，风机网罩安装大样图，管道及设备保温大样图等...

二、 通风防排烟 系统：

根据隧道通风系统设计单位的要求，在车站两端布置相应的隧道通风设备。大系统：根据地铁运营环境要求，在车站站厅站台的公共区设置通风空调和防排烟系统，正常运行时为乘客提供过渡性舒适环境，火灾状态时迅速组织排除烟气。小系统：根据地铁设备管理用房的工艺要求和运营管理要求设置通风空调和防排烟系统，正常运行时为运营管理人员提供舒适的工作环境和为设备正常工作提供必需的运行环境，火灾时迅速转入防、排烟工况...

湖南城市地下轨道交通空调通风系统设计施工

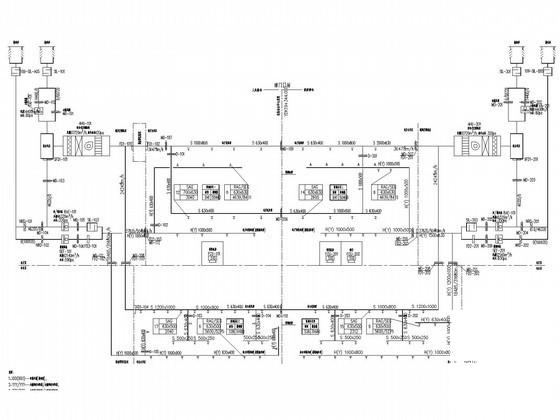

大系统系统图

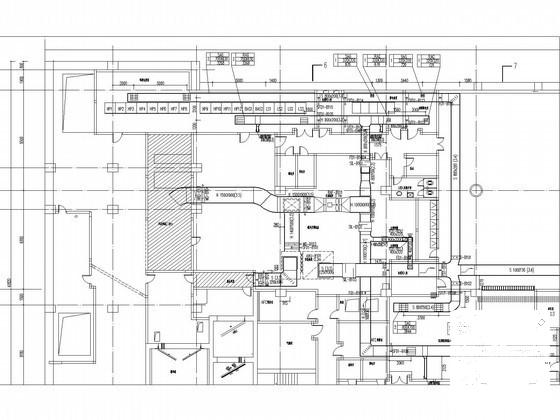

A端小系统平面图(一)

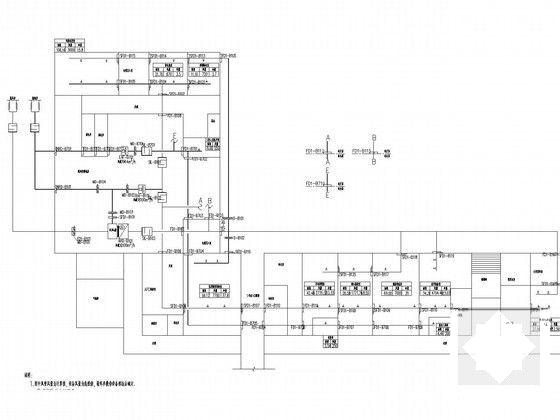

A端站厅小系统系统图(一)

A端站厅小系统系统图(二)

公共区隧道通风平面图(一)

公共区隧道通风平面图(二)

A端站台层小系统系统图
