21930平米29层住宅楼通风防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21929.67平方米
  • 地上层数:29层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,人防
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 节点大样:管道支吊架
  • 项目所在地:河北

附件详情

一、项目概要:

该项目是位于河北省,是一个高层住宅楼建筑。建筑面积约21929.67平米,地上29层,地下3层,建筑总高度86.2m。图纸内容包含设计及施工说明,主要设备材料表及图例,战时通风平面图,采暖干管及通风平面图,通风平面图,采暖平面图,管井大样图,采暖系统透视图等...

二、采暖设计:

该项目冬季设集中采暖,其中一~十一层为低区,十二~二十二为中区,二十三~二十九层为高区。

1.热源:该项目采暖热媒为50/40°C热水,由小区换热站提供,补水定压在换热站内解决;
2.采暖热负荷和阻力损失:本楼热负荷为:475.44Kw,热指标:39.09w/m2;
3.本建筑采暖形式为 分户计量 ,低温热水地板辐射采暖系统,分集水器明设。分集水器做法参见03K404-P13;
4.采暖单元热力入户管径为DN80,总热量表采用PHRLB超声波热量表,口径为DN50,流量:15m/h;
5. 每组分集水器供水支管设置自力温控调节阀,Kv=5。温控器安装位置及做法见电气专业施工图。

三、通风设计:

1.厕所由卫生间通风器经变压式风道排至屋顶,由电气专业预留电量和插座。商业网点的由卫生间通风器通至屋顶及室外。
2.厨房设机械排风系统,由脱排油烟机经变压式风道排至屋顶,由电气专业预留电量和插座。
3.电梯机房设机械排风系统,换气次数为15次/h,由换气扇直接排至室外。
4.强、弱电间设机械通风,换气次数为6次/h。由换气扇排至走道。
5.地下储藏间自然通风排烟,开窗面积满足相应的规范要求。

四、防排烟设计:
地下二层~二十九层防烟楼梯间及其前室、合用前室采用自然防排烟,开窗面积满足规范要求...

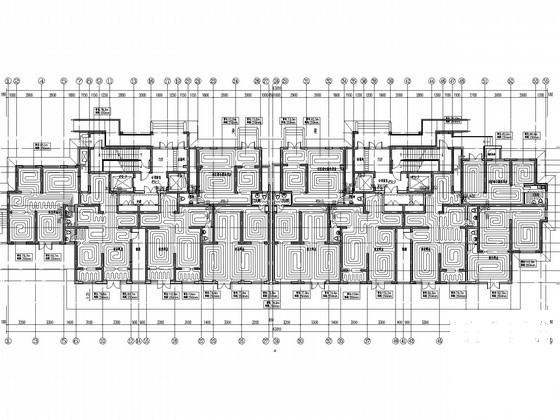

首层采暖平面图

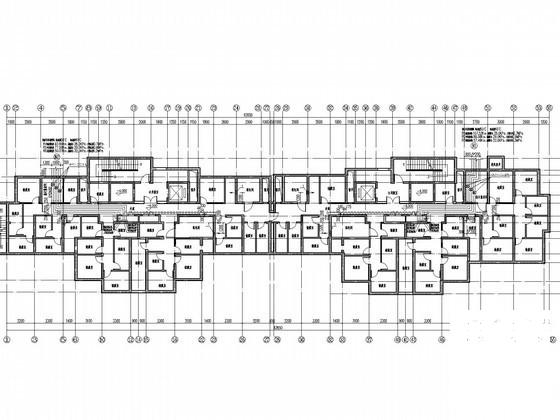

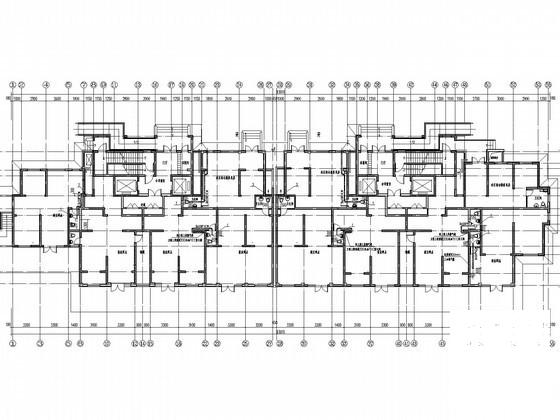

首层通风平面图

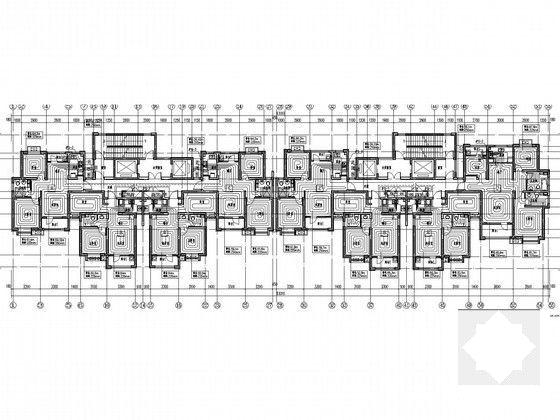

三~二十八层采暖平面图

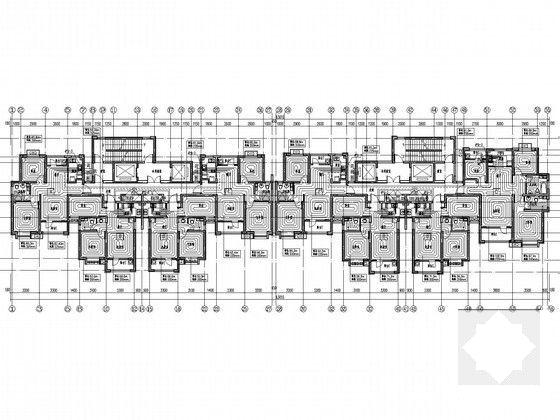

二十九层采暖平面图

二层采暖平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅楼通风排烟 - 1
    住宅楼通风排烟 - 1
  • 住宅楼通风排烟 - 2
    住宅楼通风排烟 - 2
  • 住宅楼通风排烟 - 3
    住宅楼通风排烟 - 3
  • 住宅楼通风排烟 - 4
    住宅楼通风排烟 - 4
  • 住宅楼通风排烟 - 5
    住宅楼通风排烟 - 5
  • 住宅楼通风排烟 - 6
    住宅楼通风排烟 - 6
以上是部分截图,请下载附件后查看完整高清内容
