17层小区1号2号楼给排水CAD施工大样图

附件详情

1、************，用地规模3.96万平方米。花园内拟建9~17层的高层居住建筑共14栋。地下设一层地下车库，首层设有商铺。总建筑面积10.92万平方米。
2、小区最高日用水量986.29m3/d，最大小时用水量116.815m3/h。由市政生活供水干管引二条DN200的进水管在该项目外围形成环状供水管。生活给水分设三个竖向供水区：
低区：地下层～地上四层，由市政给水管网直接供水；
中区：五～十一层，由设于地下室内生活水池及变频供水设备直接供水
高区：十二层～十七层，由设于地下室内生活水池及变频供水设备直接供水
本建筑为其中1#、2#楼，建筑高度52.00m，总建筑面积13193.79m2。

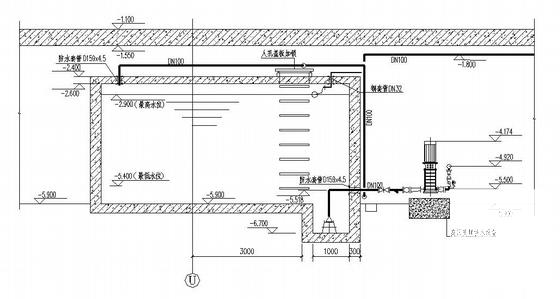

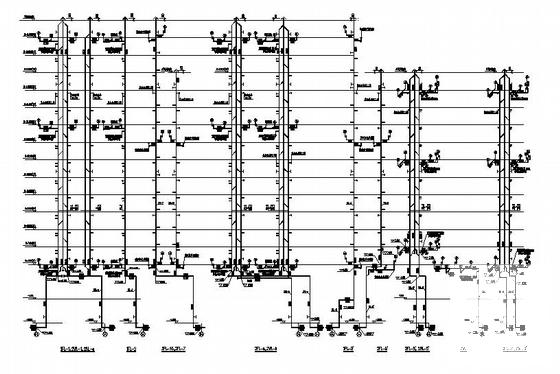

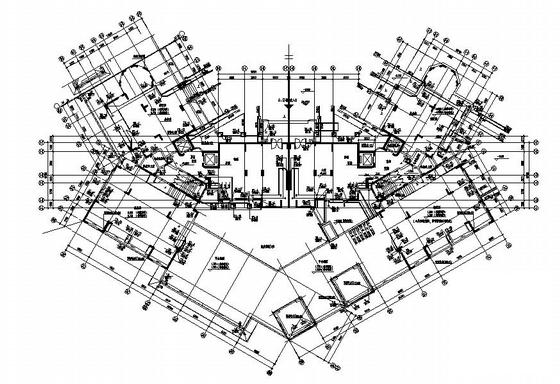

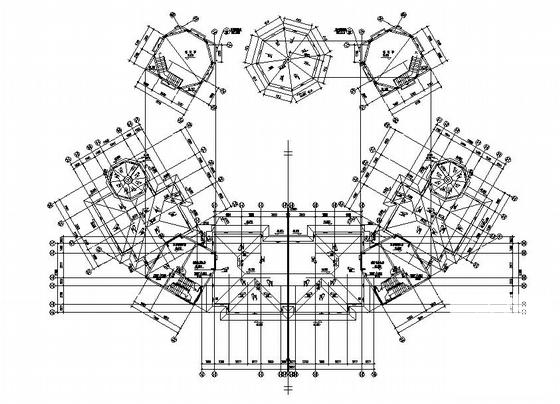

这份参考资料主要包括设计说明、给排水平面图、消防平面图、给排水系统图、 消防系统 图、雨水排水系统图、空调排水系统图、泵房大样图 等，无卫生间大样图，共27张图纸。
