高层办公楼空调设计施工大样图CAD原理图

附件详情

该项目总建筑面积约为4.5万平方米，地上24层为办公楼，地下一、二层为车库。建筑高度98米。

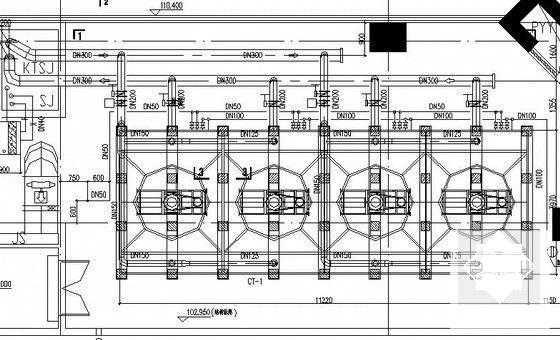

冷源选用螺杆式冷水机组为其系统提供7/12°C的空调冷冻水，制冷剂采用R134a，同时系统配置一台超低噪声横流式方型冷却塔，进、出水温度为37/32°C。
热源：常压热水锅炉；

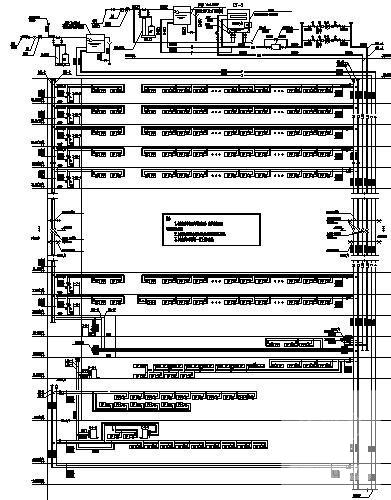

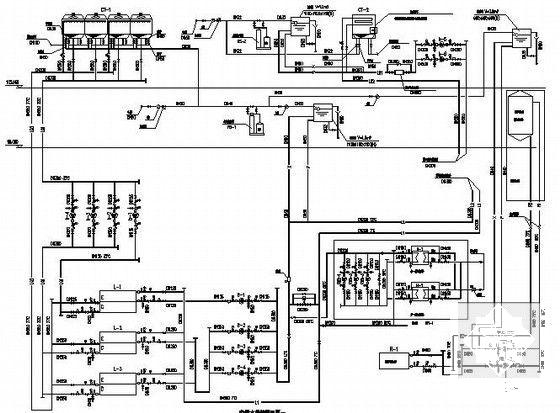

空调水系统：
一次泵变流量两管制系统，冷冻水管路为异程连接。
空调风系统：

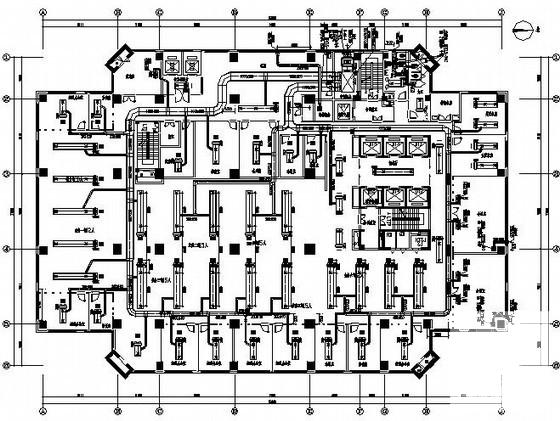

首层大堂采用全空气空调系统，大堂的气流组织为侧送上回，办公及会议室等房间均为风机盘管加新风系统。银行大堂主要出入口处设置电热空气幕。

，图纸共48张。
