一份高层综合楼给排水消防CAD施工图纸（S型气溶胶灭火系统）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：3万平方米
• 建筑地上层数：13层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：31张
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废分流
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 特殊系统：气体消防
• 大样节点：泵房,气体灭火,卫生间

附件详情

• 图 纸 目 录
• 给排水设计说明
• 地下室负二层~十三层消防及给排水平面图
• 屋顶消防及给排水平面图
• 地下室负二层~十三层喷淋给水平面图
• 生活给水系统、生活热给水系统原理图
• 排水系统原理图
• 消防系统 原理图
• 喷淋系统原理图图
• 泵房大样图
• 卫生间大样图
• S型气溶胶灭火系统设计说明

附件详情

本稿件为高层综合楼给排水消防施工图纸（S型气溶胶灭火系统设计说明），工程建筑面积 ：3.0万余m2，建筑类别 ：综合楼；建筑总高度：44.70 m，建筑层数：地下2层,地上13层。建筑工程分类：为一类高层公共建筑。
设计范围：室内外给水系统、室内外污水系统、室内外雨水系统。
共31张图纸。

地下室负二层消防及给排水平面图

五至七层消防及给排水平面图

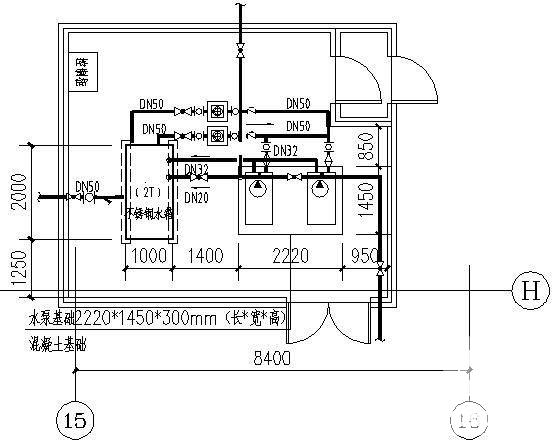

高压细水雾设备间平面图

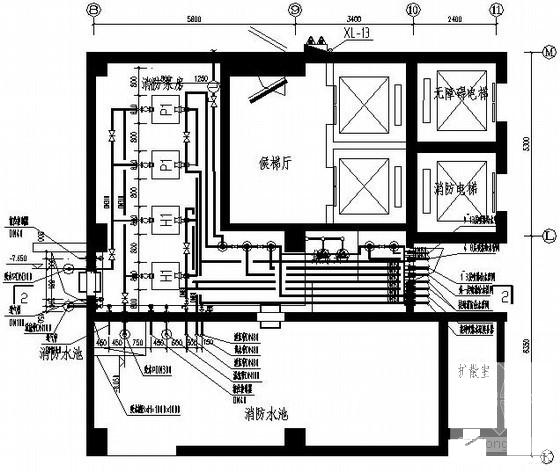

消防水泵房详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
