一份15层校区综合楼给排水消防CAD施工图纸(自动喷水灭火系统)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：46372平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,厨房,洗衣房
• 项目所在地：山东

附件详情

• 给排水设计总说明
• 给排水消防平面图
• 电梯机房消防及屋面雨水平面图
• 喷淋平面图
• 给排水大样图
• 洗衣房、厨房及公卫给排水系统图
• 给水加压泵房 平面布置图 及工艺管道安装透视图
• 自动喷水灭火系统原理图
• 消火栓给水系统图
• 排水系统图
• 冷凝水系统图
• 雨水系统图

附件详情

该项目为大型一类公共建筑，总建筑面积46372平方米，地下一层，地上配楼四层，主楼15层，建筑高度52.75米，设计内容包括：生活给水系统、排水系统、 消防系统 、气体灭火、建筑灭火器配置设计。
，共36张。

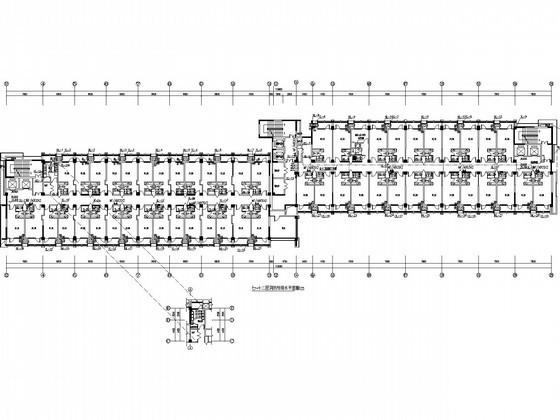

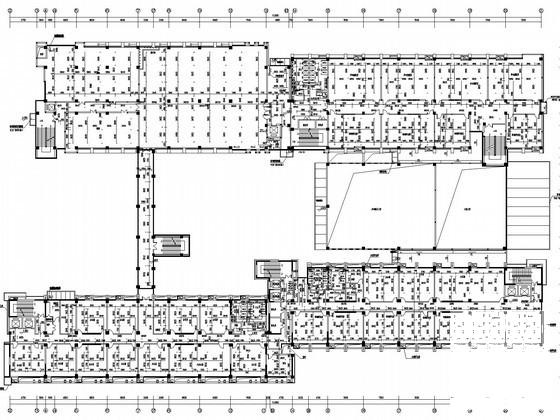

给排水平面图

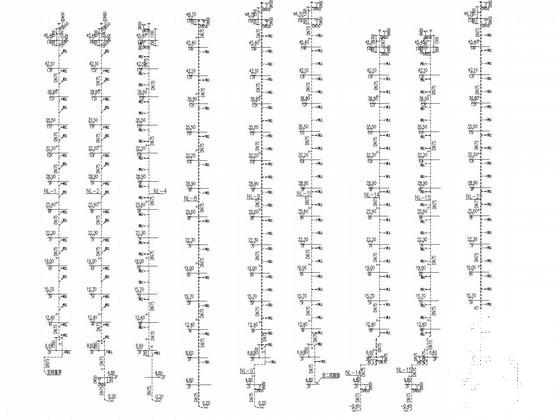

冷凝水系统图

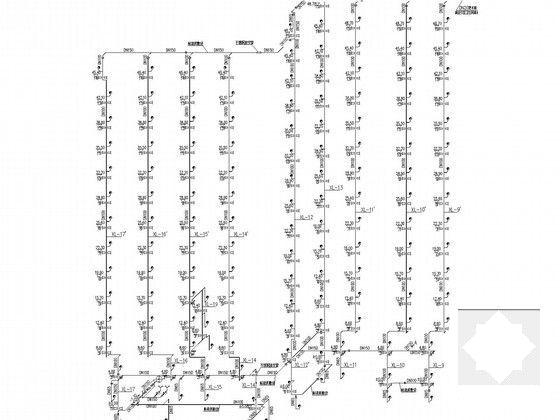

消火栓给水系统图

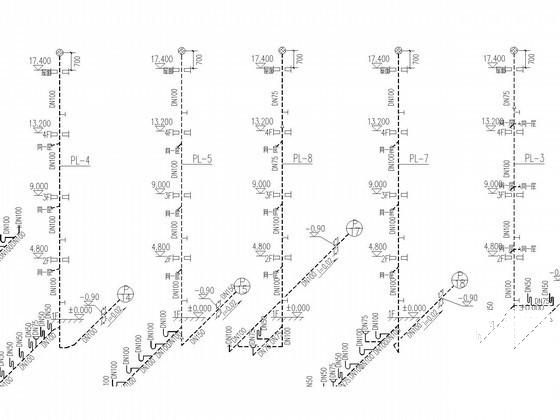

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
